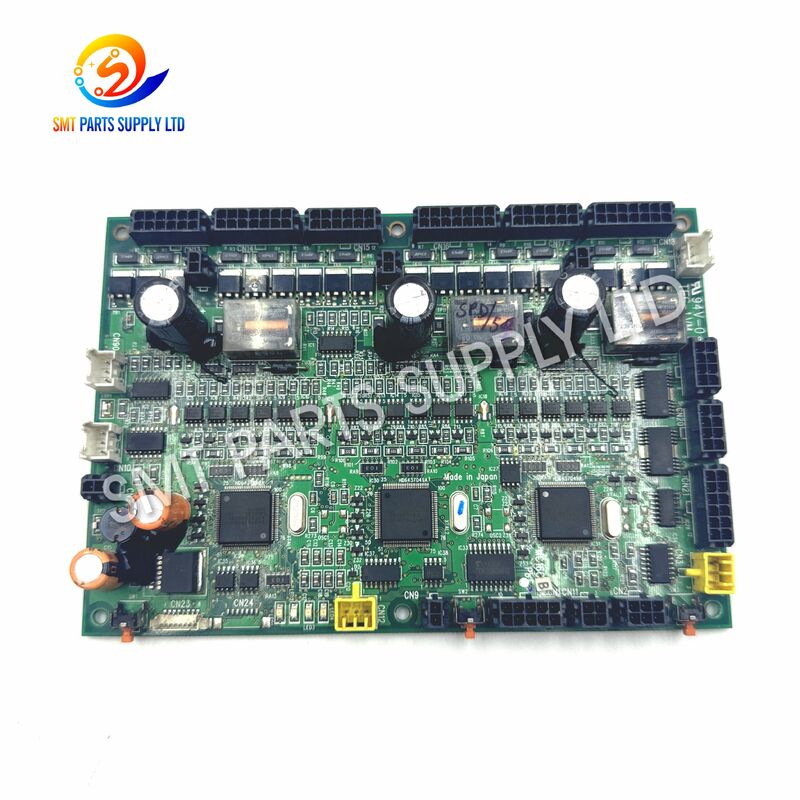

Panasonic KXFE00GXA00 MC16CB-4 SMTヘッド制御基板 (CM402およびCM602用、産業用実装済みPCBアセンブリ)

パナソニック KXFE00GXA00 MC16CB-4 SMT ヘッド制御ボード CM402 CM602 N610090171AA T1910008

KXFE00GXA00 N610090171AA MC16CB-4 SMT ヘッド制御ボードは、互換性のある CM402 および CM602 表面実装配置装置で使用される特殊な電子モジュールです。これは、通信、信号処理、動作調整、および配置ヘッド アセンブリに関連するステータス フィードバックをサポートするために、マシン制御アーキテクチャ内にインストールされます。

このボードには、追加の識別または製造マーキングとして T1910008 が付いている場合もあります。 SMT マシンにはさまざまなヘッド構成、電気的リビジョン、コネクタ配置、ソフトウェア バージョン、および製造年の仕様がある可能性があるため、購入者は注文する前に、目に見えるすべてのラベルと基板の詳細を確認する必要があります。

この製品は、交換用の CM402 ヘッド PCB または CM602 ヘッド コントロール ボードを必要とする SMT 工場、機器メンテナンス会社、委託電子機器メーカー、機械再構築業者、およびスペアパーツ販売業者に適しています。在庫と見積もりに応じて、新品、テスト済みの中古品、または専門的に再生された供給オプションが利用できる場合があります。

正確なマッチングを行うために、お客様は完全な部品番号、マシンモデル、ヘッドタイプ、基板の写真、コネクタのレイアウト、および既存の障害情報を提供することをお勧めします。この検証プロセスは、誤った注文、設置の遅延、回避可能な生産ダウンタイムを削減するのに役立ちます。

装着機に断続的または永続的なヘッド関連の障害が発生した場合、ヘッド制御ボードの検査または交換が必要になる場合があります。ただし、マシンのアラームは、必ずしも PCB だけが損傷したコンポーネントであることを意味するわけではありません。交換前にヘッド制御回路全体をチェックする必要があります。

欠陥のあるボードまたは不安定なボードは、次の 1 つ以上の動作条件に関連している可能性があります。

• 装着ヘッドが正常に初期化されません。
• 機械はヘッド通信アラームを表示します。
• 1 つのヘッド機能が断続的に応答します。
• 頭部関連のセンサーが正しく読み取れません。
• 部品のピックアップまたは配置中に機械が停止します。
• 起動後、ヘッドモーションが使用できなくなります。
• ケーブルとセンサーをチェックすると、同じアラームが返されます。
• 正常なボードが取り付けられている場合、マシンは正常に動作します。
• 機械が暖まると生産が不安定になります。
• ヘッド モジュールは、標準の初期化シーケンスを完了できません。

これらの症状は、メンテナンスの参考としてのみ使用してください。サーボドライバー、モーター、センサー、バルブ、エンコーダー、ケーブル、コネクタ、電源モジュール、機械アセンブリ、および機械パラメーターも検査する必要があります。

他の考えられる原因を確認した後、疑わしいボードを正しく適合し、適切にテストされた KXFE00GXA00 N610090171AA MC16CB-4 ヘッド コントロール ボードと交換すると、影響を受ける制御回路を復元するのに役立ちます。

• ヘッド制御通信の復旧。
• 通常のマシンの初期化の復元。
• ヘッド関連の繰り返しの生産停止を削減します。
• ヘッドの動作安定性の向上。
• 管理されていないコンポーネントレベルの修理と比較して、メンテナンスが迅速化されます。
• SMT ラインの長時間にわたるダウンタイムの削減。
• 古い生産設備のスペアパーツの準備が改善されました。
• より予測可能なメンテナンス計画。

ボードは、あらゆるヘッド アラームに対する保証されたソリューションとして提供されるべきではありません。正しい故障診断と部品番号の照合は依然として重要です。

電気的値、PCB の寸法、ファームウェアのバージョン、コネクタの定義、およびマシンのパラメータは、ボードのリビジョンや機器の構成によって異なる場合があります。これらの詳細は、マシン モデルのみから推測されるべきではありません。

注文する前に、以下を使用して交換用ボードと既存のボードを比較してください。

• 完全な部品番号。
• ボードモデル。
• 印刷版の改訂版。
• バーコードまたはシリアルラベル。
• コネクタの数量。
• コネクタの位置。
• コンポーネントのレイアウト。
• 取り付け穴の位置。
• マシンモデル。
• 装着ヘッド構成。
• 機器の製造年。
• 既存のソフトウェアとパラメータのバージョン。

KXFE00GXA00 N610090171AA MC16CB-4 ボードは、一致するヘッド制御 PCB が必要な互換性のある SMT 配置装置での使用を目的としています。

• SMTエレクトロニクス製造工場。
• エレクトロニクス製造サービスプロバイダー。
• PCB組立会社。
• 自動車エレクトロニクスメーカー。
• 家電メーカー。
• 産業用制御機器メーカー。
• LED照明組立工場。
• 通信機器メーカー。
• 医療用電子機器の製造会社。
• SMT機械の修理会社。
• 中古SMT装置販売店です。
• 産業用スペアパーツの販売代理店。
• 海外のメンテナンス業者。
• 工場技術部門。

複数の CM402 または CM602 実装機を稼働している工場では、確認済みのボードを保守在庫に保管している場合があります。予備ボードを準備しておくと、実稼働マシンで検証済みのボード障害が発生した場合のダウンタイムを短縮できます。

在庫管理の場合は、次のことを記録します。

ヘッド制御ボードは、機械の電子制御システムの一部として動作します。コマンド、ステータス信号、センサー情報、および配置ヘッドに関連する動作フィードバックの転送と処理をサポートします。

通常の SMT 生産中、機械は短いサイクル内で多くの操作を調整する必要があります。ヘッド アセンブリは正しいコマンドを受信し、その動作ステータスを確認し、関連するセンサーと対話し、中央制御システムにフィードバックを提供する必要があります。

安定したヘッド制御ボードは、以下の状態を維持するのに役立ちます。

• 制御モジュール間の信頼性の高い通信。
• 頭部関連信号の正しい処理。
• マシン起動後の一貫した初期化。
• ピックアップ時と配置時の調整された対応。
• 異常な動作状態をタイムリーに検出します。
• 配置サイクルを繰り返しても安定した生産が可能。

ボードは制御チェーンの一部にすぎないため、そのパフォーマンスは、安定した電力、正しいマシンパラメータ、無傷の配線、きれいなコネクタ、機能するセンサー、適切な接地、および機械的に健全なヘッドコンポーネントにも依存します。

マシン名のみで代替品を選択すると、互換性がなくなる可能性があります。最も安全な方法は、利用可能なすべての識別子と視覚的な詳細を比較することです。

より迅速かつ正確な見積もりを得るには、次の情報を提供してください。

1. ボードの前面全体の鮮明な写真。
2. 背面全体の鮮明な写真。
3. すべてのラベルと印刷されたコードのクローズアップ写真。
4. マシンのモデルとシリアル番号。
5. インストールされている配置ヘッドの構成。
6. マシンのアラーム メッセージまたはエラー コード。
7. すべてのコネクタの写真。
8. 必要な数量。
9. 好ましいボードの状態。
10. 配送先の国と郵便番号。

引用された条件は書面で確認される必要があります。製品の写真も、実際のユニットを示しているのか、参考サンプルを示しているのかを確認する必要があります。

取り付けは、資格のある SMT 保守担当者が行う必要があります。ボードには静電気に弱い電子部品が含まれているため、不適切に取り扱うと損傷する可能性があります。

• 可能であれば、マシンパラメータをバックアップしてください。
• 現在のアラーム情報を記録します。
• 交換用のボードが取り外したボードと一致することを確認します。
• メンテナンス手順に従ってマシンの電源を切断します。
• 蓄えられた電気エネルギーが放電するまで待ちます。
• 接地された ESD リスト ストラップを着用してください。
• 静電気防止作業台を使用してください。
• 取り外す前に、各ケーブルにラベルを付けます。
• すべてのコネクタの位置を写真に撮ります。
• ケーブルとコネクタに損傷がないか検査します。
• 機械に油、ほこり、湿気の汚れがないか確認してください。
• PCB を金属表面に直接置かないでください。

• ボードの端を持ちます。
• IC のピンやコネクタの接点には触れないでください。
• コネクタを無理に押し込まないでください。
• 挿入する前にケーブルの向きを確認してください。
• コネクタのピンが曲がっていないか確認してください。
• すべてのネジとサポートを正しく取り付けます。
• 過度の締め付けは避けてください。
• ケーブルを可動機構から遠ざけてください。
• ボードがマシンフレームに接触しないことを確認してください。
• 電源を投入する前にすべての接続を再確認してください。

• メンテナンス監視下でマシンの電源をオンにします。
• 初期化シーケンスを観察してください。
• 元のアラームが解除されたかどうかを確認します。
• 必要なマシンパラメータを復元します。
• 必要な校正手順を完了します。
• 速度を落としてヘッドをテストします。
• 制御されたピックアップおよび配置テストを実行します。
• 異常な熱、臭い、音、または繰り返し発生するアラームを監視します。
• 量産前に部品の配置品質を確認します。
• 交換日とボード情報を記録します。

供給条件と注文契約に応じて、次の検査手順が完了する場合があります。

新品、中古、再生、修理されたボードでは検査手順が異なる場合があるため、正確なテスト範囲を見積書に記載する必要があります。

電子制御基板は、輸送中の静電気、振動、衝撃、ほこり、湿気に対する適切な保護が必要です。

1. PCB は梱包前に目視検査されます。
2. コネクタと露出部分は保護されています。
3. ボードは静電気防止袋の中に入れられます。
4. 本体周囲には適度な緩衝材を入れております。
5. 商品は丈夫な内箱に入れて保管しております。
6. 内箱は輸出用カートンの中に入れられます。
7. 空いたスペースは動きを妨げるために埋められます。
8. パッケージは密封され、出荷用にラベルが貼られます。

実際の配達時間は、製品の在庫状況、検査要件、目的地、通関手続き、および選択した配送サービスによって異なります。

KXFE00GXA00 と N610090171AA は、このヘッド制御ボードを識別するために通常一緒に使用されます。ただし、購入者は互換性を確認する前に、MC16CB-4、プリント基板のリビジョン、コネクタの配置、および物理コンポーネントのレイアウトも比較する必要があります。

このボードは互換性のある CM402 および CM602 ヘッド制御アプリケーションに関連付けられていますが、すべてのマシン構成が必ずしも同一であるとは限りません。インストール前に、マシンのシリアル番号、ヘッドのタイプ、ボードのリビジョン、ソフトウェア構成、およびコネクタのレイアウトを確認する必要があります。

T1910008 は、追加の識別、製造、検査、または基板関連のマーキングとして表示される場合があります。これを唯一の順序付けの参考として使用しないでください。交換ユニットと比較できるように、鮮明な写真を提供してください。

いいえ。ヘッド アラームは、ケーブル、コネクタ、センサー、モーター、バルブ、電源モジュール、機械アセンブリの損傷、接地の問題、または不適切な機械パラメータによって発生することもあります。ボードは、適切なトラブルシューティングを行った後にのみ交換してください。

現在の在庫に応じて、新品、テスト済み中古品、再生品、または修理サービスのオプションが提供される場合があります。正確な状態、テスト方法、写真、納期、保証条件、価格は正式な見積書でご確認ください。

• SMT マシンボードと交換部品を集中的に供給します。
• 廃止された、成熟した配置マシン プラットフォームのサポート。
• 出荷前の部品番号と写真の比較。
• 新品、テスト済みの中古、再生品のユニットを柔軟に供給します。
• 緊急メンテナンス用に少量購入。
• 国際輸出用保護梱包。
• 世界中の速達および貨物輸送のサポート。
• フィーダー、モーター、センサー、ケーブル、バルブ、ベルト、ノズルとの組み合わせ出荷。
• マシンモデルとボードリビジョンのマッチングに関する技術的なコミュニケーション。
• 工場、代理店、サービス会社、機器再販業者のサポート。

SMTパーツサプライ株式会社

KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT ヘッド コントロール ボードの正確な見積もりについては、次の情報を送信してください。

• 必要な数量。
• マシンモデル: CM402 または CM602。
• マシンのシリアル番号。
• 装着ヘッドタイプ。
• 表裏の基板写真。
• 部品番号ラベルを完成させます。
• コネクタレイアウトの写真。
• 既存のアラーム情報。
• 必須の製品状態。
• 配達先の国と郵便番号。

私たちのチームは、見積書を作成する前に、提出された情報を利用可能なボードと比較します。
