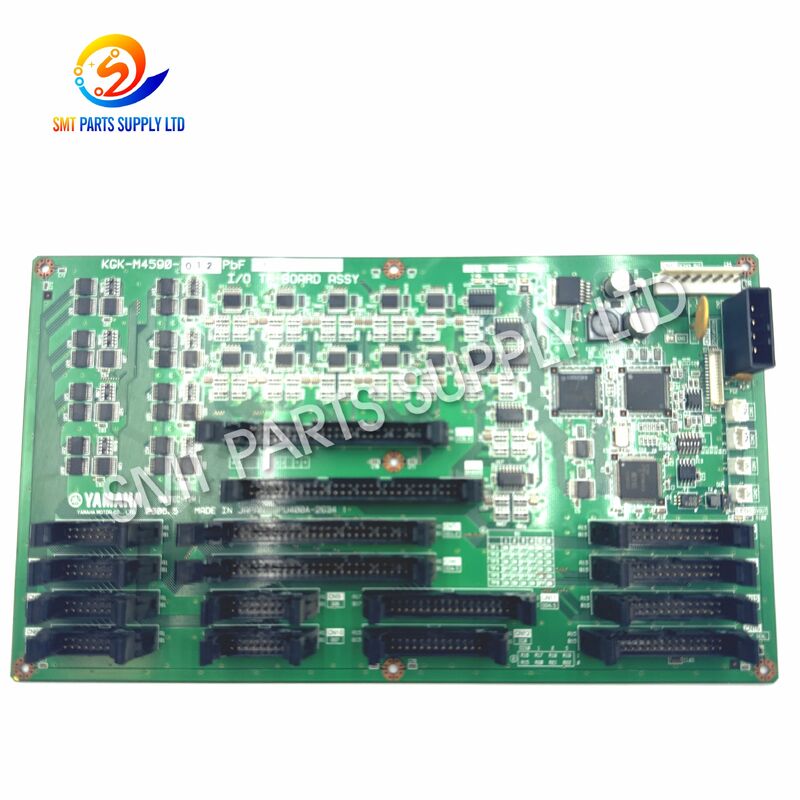

ヤマハ KGK-M4590-012 1072125 YS12F YG12F SMTマシン用 I/O TFコントロールボード

Yamaha KGK-M4590-012（参照番号1072125）は、互換性のあるYamaha YS12FおよびYG12F表面実装機向けのI/O TF制御基板です。この基板は、機械のトレイフィーディング制御システムに関連しており、中央制御システム、センサー、スイッチ、リレー、ソレノイドバルブ、モーター、その他のトレイ関連の動作デバイス間の電気的インターフェースを提供します。

自動化されたSMT生産環境では、トレイフィーディングシステムはトレイの位置を正確に検出し、機械的な動きを確認し、操作コマンドを受信し、ステータス信号を機械コントローラーに返す必要があります。KGK-M4590-012基板は、これらの入出力信号を調整し、トレイユニットが機械プログラムと安全シーケンスに従って動作できるように支援します。

Yamaha YS12Fは、多段自動トレイ供給を含むさまざまなコンポーネント供給フォーマットをサポートできる、コンパクトで柔軟なマウンターとして開発されました。Yamahaの公式製品情報では、YS12Fは15段自動パレット交換トレイ供給装置をサポートすると説明されており、トレイ関連の制御コンポーネントは機械の柔軟性を維持するために重要です。

この制御基板は、互換性のあるYS12FまたはYG12F機械のメンテナンス、トラブルシューティング、改修、交換プロジェクトに適しています。制御基板のバージョンは、製造年、トレイ構成、ソフトウェアバージョン、コネクタ配置、機械仕様によって異なる場合があるため、購入者は注文前に完全な部品番号と物理的な基板レイアウトを確認する必要があります。

SMT制御基板は、配置機械の稼働中に継続的に動作します。低電圧の入力信号を受信し、制御命令を処理し、機械シーケンスに従って出力デバイスを切り替えます。時間の経過とともに、電気的ストレス、汚染、振動、部品の経年劣化、不安定な電源、不適切なメンテナンス、または外部デバイスの故障が基板の性能に影響を与える可能性があります。

損傷または不安定なI/O TF基板は、断続的なトレイ動作、センサー認識の誤り、アクチュエーター出力の失敗、または通信関連のアラームを引き起こす可能性があります。ただし、同様の症状は、ケーブルの損傷、センサーの欠陥、ソレノイドバルブの故障、接地不良、機械的な障害、または機械パラメータの誤りによっても発生する可能性があります。したがって、基板を交換する前に適切なトラブルシューティングが必要です。

以下の症状は、トレイフィーダー制御回路の問題を示している可能性があります。

1つのトレイの動きが失敗しただけで基板を交換すべきではありません。完全な診断プロセスにより、不要な交換を防ぎ、生産ダウンタイムを削減できます。

KGK-M4590-012 1072125 I/O TF制御基板は、元の基板が故障したか、安定したトレイ制御動作を維持できないことが確認された場合に、実用的な交換オプションを提供します。適切に一致する基板を取り付けることで、トレイセンサーの監視、コマンド送信、ステータスフィードバック、および出力デバイス制御に必要な電気的インターフェースを復元できます。

適切に選択された交換用制御基板は、お客様に以下のことを支援します。

• トレイフィーディング制御回路を復元する。
• 予期しない生産中断を削減する。
• センサーとアクチュエーターの信号調整を回復する。
• 予防保守と機器の改修をサポートする。
• トレイフィーディングアセンブリ全体の交換を回避する。
• 既存のSMT配置機械の耐用年数を延長する。
• 重要な生産ライン用の予備基板在庫を維持する。
• 確認された基板故障が発生した場合のトラブルシューティング時間を短縮する。
• 古い機械プラットフォームの保守対応を改善する。
• 元の基板が入手できない場合の緊急修理をサポートする。

設置前に、エンジニアは以下を確認する必要があります。

1. 機械の電源が完全にオフになっていること。
2. 残留電気エネルギーが放電されていること。
3. 適切なESD保護が使用されていること。
4. 取り外す前にすべてのコネクタが特定されていること。
5. 元の基板部品番号が交換品と一致すること。
6. 基板のリビジョンとコネクタの位置が互換性があること。
7. 外部センサーとアクチュエーターが短絡していないこと。
8. トレイ機構に機械的な障害がないこと。
9. 機械パラメータが該当する場合にバックアップされていること。
10. 設置は訓練を受けた保守担当者が行うこと。

短絡した外部負荷を修正せずに制御基板を交換すると、交換用基板が損傷する可能性があります。したがって、電源を復旧する前に接続されている回路を点検する必要があります。

正確な電気定格は、元の機械のドキュメントと基板ラベルで確認する必要があります。この基板は、汎用プログラマブルコントローラーではなく、機械固有の産業用電子アセンブリとして扱う必要があります。

適用される機械サービスドキュメントを確認せずに、電気的電圧、電流、チャネル数、またはコネクタ割り当てを想定しないでください。

KGK-M4590-012 1072125基板は、以下の互換性のあるYamaha SMT配置機器向けです。

Yamahaの公式YS12Fリリースでは、この機械は複数のコンポーネント供給フォーマットを処理できるように設計されたコンパクトで柔軟な表面マウンターとして説明されています。また、機械の柔軟なコンポーネントハンドリング機能の一部として、自動15段トレイ供給装置も識別されています。

この基板は、以下の製品を製造するSMT生産施設で使用される場合があります。

• 民生用電子製品。
• 自動車用電子アセンブリ。
• 産業用制御機器。
• 通信機器。
• LED制御製品。
• 電源アセンブリ。
• 医療用電子機器。
• セキュリティおよび監視デバイス。
• スマートホーム製品。
• コンピューター周辺製品。
• 電子モジュール。
• 少量多品種および混合モデルのPCBアセンブリ。
• 高ミックス電子製造サービス。
• プロトタイプおよびエンジニアリング生産。
• 交換用電子制御モジュール。

確認されたトレイ制御基板の故障により生産機械が停止した場合、互換性のあるKGK-M4590-012基板を取り付けることで、ダウンタイムを削減し、生産を復旧できます。

複数のYS12FまたはYG12F機械を運用している工場では、テスト済みの基板を1枚在庫として保管できます。これにより、国際調達を待つことなく、メンテナンスチームが迅速に対応できます。

中古機械には、経年劣化、汚染、修理済み、または不安定な電子基板が含まれている場合があります。影響を受けたI/O TF基板の交換は、完全な機器改修プログラムの一部となります。

メンテナンスエンジニアは、既知の正常な基板を比較テストに使用できます。これにより、基板の故障とセンサー、配線、モーター、バルブ、または機械的な問題との区別を支援できます。

機械の移設中に、コネクタ、基板、またはケーブルが不適切な取り扱いによって損傷する可能性があります。一致する交換用基板は、新しい工場での設置後の再稼働をサポートできます。

重要な電気的および機械的部品が入手可能であれば、古い配置機械は長年にわたって生産性を維持できます。予備の電子基板を維持することで、機械の耐用年数を延長できます。

KGK-M4590-012は、SMT機械のトレイ制御システム内の入出力インターフェースとして機能します。コンポーネントを単独で配置したり、トレイを物理的に移動したりするわけではありません。代わりに、機械コントローラーとトレイ関連のフィールドデバイス間のコマンドとステータス情報の転送を支援します。
