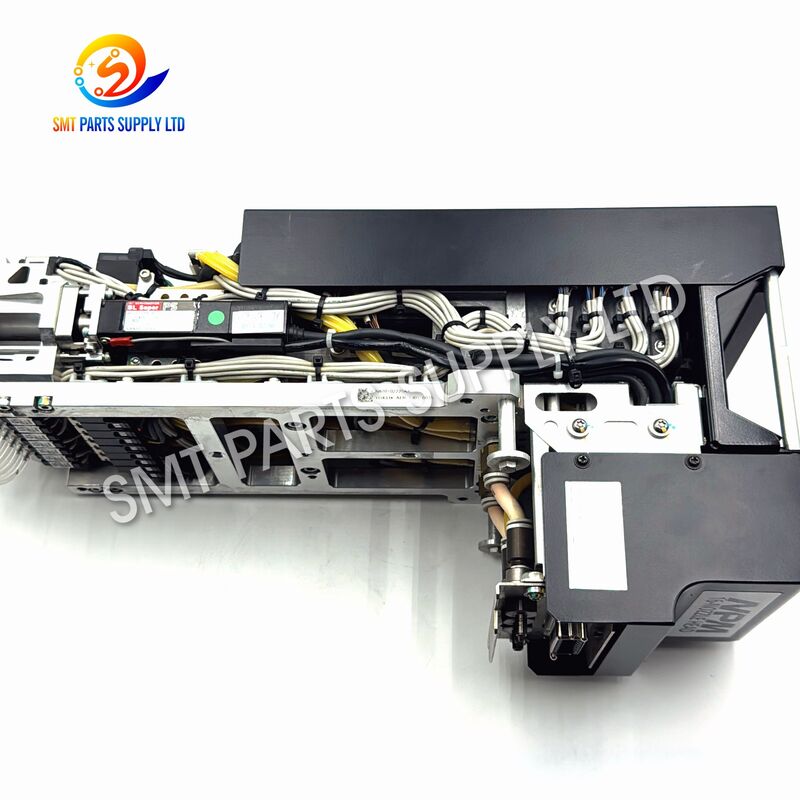

パナソニック N610157776AA N610102220AA N610096433AA NPM マシン用 16 ノズル ヘッド ユニット

Panasonic N610157776AA N610102220AA N610096433AA NPMマシン用16ノズルヘッドユニット

このPanasonic N610157776AA N610102220AA N610096433AA 16ノズルヘッドユニットは、自動SMT生産で使用される互換性のあるNPMピックアンドプレースマシン用に開発された精密プレースメントヘッドアセンブリです。16ノズルの構成を備え、大量のPCBアセンブリ中の繰り返しコンポーネントのピックアップ、転送、位置決め、プレースメントをサポートします。特に、交換用プレースメントヘッドまたは重要なスペアアセンブリを必要とするメンテナンス部門、電子機器メーカー、EMS工場、機械サービス会社、SMTスペアパーツ販売業者に適しています。プレースメントヘッドの改訂版や機械構成は異なる場合があるため、注文前に元の取り付け部品番号、機械モデル、ヘッドの外観を確認することをお勧めします。明確なラベルとコネクタの写真を提供することで、互換性の検証をさらに向上させることができます。この製品は、既存のヘッドユニットが摩耗、損傷、または継続的な生産に適さなくなった場合に、メンテナンスチームが修理時間を短縮し、重要なスペア在庫を整理し、安定した機械操作を回復するのに役立つことを目的としています。

プレースメントヘッドは、SMTピックアンドプレースマシン内で最も頻繁に動作するアセンブリの1つです。通常の生産中、ピックアップ、移動、位置決め、回転、プレースメントのサイクルを継続的に実行します。

長期間の使用、偶発的な衝突、汚染、または機械的な摩耗は、ヘッドユニットの動作状態に徐々に影響を与える可能性があります。

大量のSMT生産では、プレースメントヘッドを長期間動作させる必要があります。

繰り返しの加速、減速、ノズル移動は、機械的な摩耗を徐々に増加させる可能性があります。稼働時間が蓄積するにつれて、メンテナンスの必要性が高まる可能性があります。

典型的な警告サインには以下が含まれます:

• ピックアップエラーの増加
• ノズルの不規則な動き
• プレースメントの不安定性
• 異常な機械音
• 振動の増加
• 頻繁な機械アラーム
• 繰り返しの生産中断

これらの症状は、すべてのプレースメントの問題がヘッドの完全な交換を必要とするわけではないため、まず資格のあるメンテナンス担当者によって診断されるべきです。

安定したピックアップサイクルは、ノズル、真空回路、コンポーネントフィーダー、ヘッド機構など、複数のシステムが連携して機能することに依存しています。

機械が頻繁に以下のような状況に陥る場合:

• コンポーネントの欠落
• コンポーネントの落下
• 繰り返しのピックアップ失敗
• 真空関連の異常
• 一貫性のないコンポーネントハンドリング

プレースメントヘッドは、トラブルシューティングプロセスに含めるべきです。

個々の内部コンポーネントを繰り返し修理するよりも、欠陥が確認されたヘッドアセンブリを交換する方が実用的である場合があります。

プレースメントヘッドは、以下のようなものに近接して動作します:

• フィーダー
• コンポーネント
• PCB
• 治具
• コンベア
• 機械工具

不適切な生産設定、損傷したコンポーネント、異常な基板高さ、不適切なノズル取り付け、または予期しない干渉は、衝突を引き起こす可能性があります。

深刻な衝突は、ヘッドアセンブリの機械的なアライメントまたは動作状態に影響を与える可能性があります。

SMT生産環境には以下が含まれる場合があります:

• 微細なほこり
• コンポーネントの破片
• 接着剤の残留物
• はんだ関連の汚染
• 油またはグリースの汚染
• 異物

汚染が敏感な可動部分に達すると、動作の一貫性に影響を与える可能性があります。

定期的な予防メンテナンスと適切な清掃は、このリスクを軽減するのに役立ちます。

古いプレースメントヘッドが頻繁なサービスを必要とする場合、繰り返しのダウンタイムは交換アセンブリの設置よりも高価になる可能性があります。

大量生産ラインを稼働させている工場は、以下の総コストを評価することがよくあります:

したがって、検証済みのスペアヘッドは、工場のメンテナンス戦略の重要な部分となる可能性があります。

このN610157776AA / N610102220AA / N610096433AA 16ノズルヘッドユニットは、互換性のあるNPMマシンでプレースメントヘッドのメンテナンスまたは交換が必要な場合に実用的なソリューションを提供します。

取り外したアセンブリの長い修理作業を待つ代わりに、メンテナンスチームは検証済みの交換ヘッドを取り付け、取り外したユニットを個別にサービスすることができます。

ピックアンドプレースマシンは通常、複数の上流および下流のプロセスに接続されています。

典型的なSMTラインには以下が含まれる場合があります:

PCBローダー → はんだペーストプリンター → SPI → ピックアンドプレースマシン → リフローオーブン → AOI → アンローダー

プレースメントマシンが停止すると、ライン全体が生産性を失う可能性があります。

重要な交換アセンブリを維持することで、生産部門は機械をサービスに戻すのにかかる時間を短縮できます。

複数のNPMマシンを稼働させている工場は、以下を記録することでスペアパーツ管理を改善できます:

• 機械モデル
• 機械シリアル番号
• ヘッドタイプ
• ヘッド部品番号
• 設置日
• メンテナンス履歴
• 交換履歴
• スペア在庫数量

このアプローチにより、将来の調達が迅速になり、間違ったヘッド改訂版を注文する可能性が減ります。

迅速な見積もりと互換性チェックのために、お客様は以下の情報を提供することをお勧めします。

以下に示す3つの参照は、16ノズルヘッドアプリケーションに提供される製品情報に属します。個々の機械構成を確認せずに、正確な相互交換性を想定しないでください。

機械部品は、製造期間によって更新される場合があります。

潜在的な違いには以下が含まれる場合があります:

• 生産改訂版
• 機械世代
• コネクタ配置
• センサー構成
• 機械インターフェース
• ケーブル位置
• 制御構成
• 工場の改造履歴

このため、購入者は可能な限り元の取り付け部品番号を主要な購入参照として使用する必要があります。

16ノズルヘッドユニットは、互換性のあるSMTピックアンドプレース機器内でのプレースメント操作のために設計されています。

以下の製造に対応する生産環境をサポートできます:

• 家電製品
• 通信機器
• 産業用電子機器
• 制御基板
• コンピューター関連電子機器
• 電源管理製品
• スマートデバイスアセンブリ
• 一般的なPCBアセンブリ

電子機器製造サービス（EMS）工場は、同じ生産機器で複数の顧客プログラムを稼働させることがよくあります。

機械の可用性は重要です。予期しないダウンタイムは以下に影響を与える可能性があるためです:

• 納期
• 生産能力
• 顧客へのコミットメント
• 段取り替え計画
• 設備稼働率

検証済みのプレースメントヘッドをスペア在庫に保管しておくことで、ヘッド関連の障害が発生した場合にメンテナンス部門に柔軟性を提供できます。

現代の自動車電子機器製造には、信頼性の高いSMT機器の運用が必要です。

典型的なPCBアプリケーションには以下が含まれる場合があります:

• 車両制御電子機器
• 照明制御モジュール
• センサー関連基板
• インフォテインメント電子機器
• 電源管理アセンブリ
• 充電関連電子基板

交換用プレースメントヘッドは、これらの生産分野にサービスを提供する工場のメンテナンスプログラムをサポートできます。

産業用電子機器メーカーは一般的に以下を製造しています:

• PLC制御基板
• モーションコントロール電子機器
• 産業用センサー基板
• 電源モジュール
• オートメーションコントローラー
• 機械インターフェース電子機器

安定したピックアンドプレース機器の運用は、一貫した生産スケジュールをサポートするのに役立ちます。

サービス組織は、ヘッドユニットを以下に使用できます:

• 機器修理
• 機械のオーバーホール
• 緊急メンテナンス
• 交換プロジェクト
• 顧客スペアパーツ供給
• 予防メンテナンス計画

電子工場にサービスを提供する販売業者は、頻繁に要求されるプレースメントマシンアセンブリを地域の在庫に保管している場合があります。

問い合わせ時に正確な部品番号を提供することで、国境を越えた調達が簡素化され、不要な確認時間が短縮されます。

機械は、以下を定義するプログラムされたPCBアセンブリ情報を受信します:

• コンポーネントタイプ
• フィーダー位置
• PCB座標
• プレースメントオリエンテーション
• プレースメントシーケンス
• コンポーネント回転

プレースメントヘッドは、これらのプログラムされた指示に従って動作します。

機械は、ヘッドを正しいコンポーネント供給場所の上に配置します。

16ノズルの構成により、機械のプログラミングとセットアップに従って、複数のノズル位置が効率的なコンポーネントハンドリングに参加できます。

選択されたノズルが電子コンポーネントに接触します。

ピックアップおよび移動中にコンポーネントを固定するために真空が使用されます。

安定したピックアップパフォーマンスは、以下を含む他のシステムにも依存します:

ピックアップ後、ヘッドはコンポーネントをフィーダーエリアからPCBへ搬送します。

この移動は、機械のプログラムされたプレースメントシーケンスと同期されます。

コンポーネントは、指定されたPCB位置とオリエンテーションでプレースメントのために準備されます。

安定したSMT生産には正確な位置決めが重要です。

ノズルは、プログラムされたPCB位置にコンポーネントをプレースメントし、解放します。

その後、機械は次のプログラムされたプレースメント操作に進みます。

大量生産では、このサイクルが継続的に繰り返される必要があります。

したがって、プレースメントヘッドの問題は以下に影響を与える可能性があります:

• ピックアップパフォーマンス
• プレースメントの一貫性
• 生産スループット
• 機械の可用性
• メンテナンス頻度

これが、プレースメントヘッドの状態がSMT機器メンテナンスの重要な部分である理由です。

ヘッドを交換する前に、完全な診断検査を実行する必要があります。同様の症状は他の機械コンポーネントからも発生する可能性があるためです。

適切なヘッドを選択する最も速い方法は、現在取り付けられているユニットの識別ラベルを確認することです。

この製品に関連する参照には以下が含まれます:

N610157776AA

N610102220AA

N610096433AA

元の識別情報が入手可能な場合は、外観のみに基づいて購入しないでください。

「NPM」は、単一の普遍的な構成ではなく、機械ファミリーを表します。

問い合わせ時に完全な機械モデルを提供してください。

これにより、互換性の不確実性を減らすことができます。

推奨される写真の角度は以下のとおりです:

• 製品ラベル
• 前面
• 背面
• 左側
• 右側
• コネクタ部分
• 取り付け部分

元のユニットが以前に交換されている場合は、明確な画像が特に役立ちます。

コネクタの種類と場所は慎重に確認する必要があります。

見た目が似ているヘッドアセンブリでも、異なる接続構成を使用している場合があります。

設置前に、以下を比較してください:

• 取り付けポイント
• ヘッド形状
• ノズル位置
• ケーブル位置
• 機械インターフェース
• 該当する場合はセンサー位置

機械の電源を入れる前に、重大な違いを確認する必要があります。

関連部品番号は、異なる改訂版または製造期間を表す場合があります。

1つのヘッドファミリー内に複数の番号が存在しても、普遍的な相互交換性が保証されるわけではありません。

最も安全な購入プロセスには、以下を使用してください:

元の部品番号 + 機械モデル + 製品写真 + コネクタ写真

見積もりを依頼する際は、必要な状態を明確に記載してください。

現在の供給状況に応じて、お客様は以下の情報について問い合わせることができます:

• 新品
• 中古（動作確認済み）
• 再生品
• その他の利用可能な状態オプション

問い合わせ時に利用状況を確認する必要があります。

機械の稼働率が高い工場では、生産リスクが正当化される場合に、少なくとも1つの検証済み交換ヘッドを維持することを検討できます。

重要なスペアの価値は、特に以下の場合に顕著です:

• 複数のシフトで生産が行われる
• ダウンタイムが高価である
• 交換リードタイムが長い
• 複数の互換性のあるマシンが設置されている
• 顧客の納期が厳しい

プレースメントヘッドエリアを過度のほこりや生産の破片から清潔に保ちます。

可動機構の周りに異物が蓄積するのを防ぎます。

損傷または汚染されたノズルは、ヘッド関連の問題と同様のピックアップ異常を引き起こす可能性があります。

ヘッド全体が欠陥であると診断する前に、必ずノズルを点検してください。

コンポーネントのピックアップが不安定になったら、真空性能を確認する必要があります。

点検するもの:

• 真空ホース
• 接続部
• 空気圧コンポーネント
• ノズル
• 関連するシール

プレースメントヘッドは精密機械アセンブリです。

避けるべきこと:

• ユニットの落下
• 不必要な力の印加
• ケーブルの引っ張り
• ノズルエリアへの衝撃
• 保護されていない輸送

スペアヘッドを保管する際は、以下から保護してください:

• ほこり
• 湿気
• 機械的衝撃
• 過度の振動
• 直接的な衝撃

適切な保管は、将来のメンテナンス要件のためにスペアアセンブリを準備しておくのに役立ちます。

3つの参照すべてを問い合わせに使用すると、コミュニケーションが容易になります:

N610157776AA / N610102220AA / N610096433AA

この製品は、以下を探しているバイヤーに適しています:

• 交換用ヘッドアセンブリ
• 緊急修理部品
• 工場スペア在庫
• 機器オーバーホール部品
• SMTメンテナンスコンポーネント

機械と部品番号の情報を提供することで、見積もり前に要件をレビューできます。

これは、誤った機械部品を購入するリスクを軽減したい海外バイヤーにとって特に役立ちます。

お客様は、個々の交換ユニットや計画されたスペア在庫を含む、実際のメンテナンス要件に応じて問い合わせることができます。

互換性のあるNPMピックアンドプレースマシン用のプレースメントヘッドアセンブリです。このユニットは、SMT PCBアセンブリ中の自動電子コンポーネントのピックアップ、転送、位置決め、プレースメントをサポートし、機械のメンテナンス、ヘッド交換、重要なスペア在庫に一般的に必要とされます。

これらは16ノズルヘッドアプリケーションに提供される関連参照ですが、正確な相互交換性は、取り付けられている機械モデル、元のヘッド識別情報、改訂版、コネクタ、および機械構成に従って確認する必要があります。注文前に写真と機器情報を提供してください。

完全な機械モデル、元のヘッド部品番号、明確なラベルの写真、コネクタの写真、およびヘッド全体の写真を提供してください。これらの詳細は、見積もり前に正確な比較を可能にし、誤った改訂版を選択するリスクを大幅に減らすことができます。

機械的な損傷、繰り返しのピックアップまたはプレースメントの問題、衝突による損傷、過度の摩耗、または継続的な修理が非効率的になるような頻繁なメンテナンスが確認された後に、交換を検討できます。ノズル、真空、フィーダー、またはキャリブレーションの問題を除外するために、まず機械を専門的に診断する必要があります。

必要な部品番号、NPM機械モデル、数量、希望する製品状態、配送国、および利用可能な場合は既存のヘッドの写真をお送りください。要件が緊急の場合は、問い合わせをより効率的に処理できるように、目標納期を含めてください。

互換性のあるNPM SMT機器用のPanasonic N610157776AA N610102220AA N610096433AA 16ノズルヘッドユニットが必要ですか？

以下をお送りください:

• 必要な部品番号
• 機械モデル
• 数量
• 必要な製品状態
• 既存のヘッドの写真
• コネクタの写真
• 配送国
• 必要な配送スケジュール

お客様のメンテナンスまたはスペアパーツの要件に応じて、部品番号の確認、製品の入手可能性、見積もり、および配送情報をサポートできます。

価格、在庫状況、互換性の確認については、今すぐお問い合わせください。
