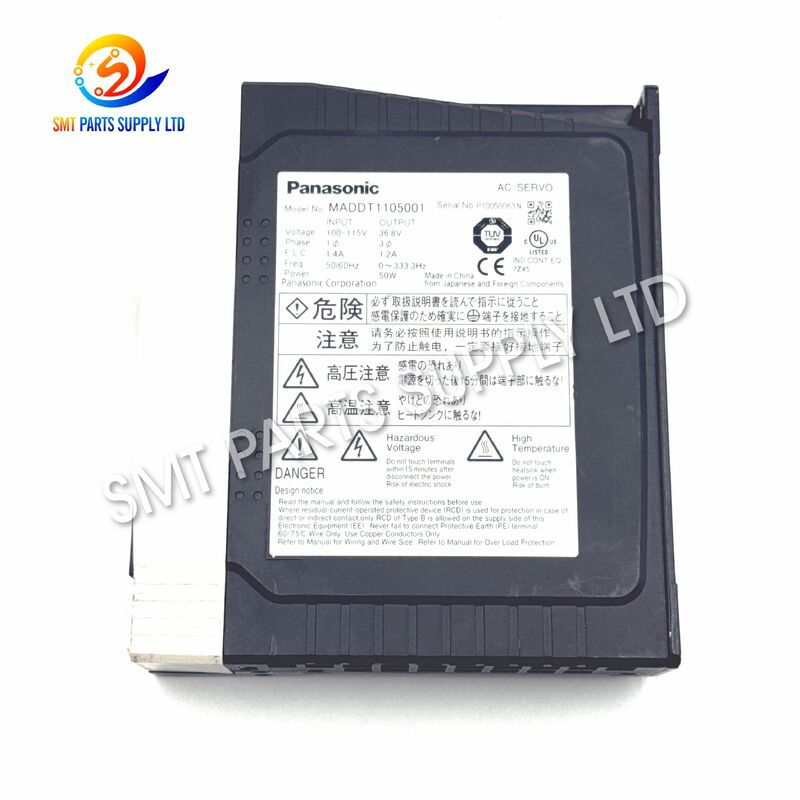

Panasonic MADDT1105001 Z軸サーボドライバーは、SamsungおよびHanwha SM320およびSM321 SMTピックアンドプレース機のモーションコントロールアプリケーション向けに設計されています。これは、Samsung部品番号「J3153053A」および代替参照番号「EP06-900142」として一般的に識別されます。メンテナンスドキュメントに記載されているか確認してください。および代替参照番号「ドライバーが必要な機械であることを確認してください。」です。

Panasonic MINAS A4サーボプラットフォームをベースにしたこのドライバーは、部品のピックアップおよびプレース中の正確な垂直ヘッドの動きを制御します。正確なZ軸の動きは、ノズルの高さ、安定した部品ハンドリング、再現性のあるプレース、および信頼性の高い高速PCBアセンブリにとって重要です。

このSamsungおよびHanwha機械アプリケーションでは、ドライバーは「30Wサーボモーター構成」に関連付けられています。SMT工場、機器修理会社、生産メンテナンス部門、中古機械の再生業者、および既存のSM320またはSM321機器の互換性のあるサーボ制御交換品を必要とするスペアパーツ販売業者に適しています。主な情報詳細

Z軸サーボの問題の一般的な理由には、以下が含まれます。

電子部品の経年劣化

SM320およびSM321機械は、長年にわたりエレクトロニクス工場で広く使用されてきました。内部コンデンサ、パワーデバイス、制御回路、その他の電子部品は、長期間の連続運転後に徐々に劣化する可能性があります。

機械的抵抗

Z軸機構に過度の摩擦、汚染、ベアリングの摩耗、または潤滑の問題が発生した場合、モーターとサーボドライバーに余分な負荷がかかります。

これにより、過負荷アラームや不安定な動きが発生する可能性があります。

エンコーダーまたはケーブルの故障

サーボシステムはエンコーダーフィードバックに依存しています。損傷したエンコーダーケーブル、緩んだコネクタ、接触不良、または断線は、異常な位置決め信号を生成し、機械アラームをトリガーする可能性があります。

不安定な電源

電圧変動、不適切な接地、電気的ノイズ、および電源の中断は、サーボドライバーの信頼性に影響を与える可能性があります。

不適切なパラメータ

交換用サーボドライバーは、機械固有のパラメータが不正確または不完全な場合、正しく動作しない可能性があります。

熱蓄積

電気キャビネット内の換気が悪いと、動作温度が上昇し、電子部品の寿命が短くなる可能性があります。

解決策

既存のZ軸サーボドライバーが故障していると確認された場合、正しい一致モデルに交換することで、機械の動作を迅速に回復できます。

推奨される識別シーケンスは次のとおりです。

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Z軸

複数の一致参照を使用することで、間違ったサーボドライバーを購入するリスクを減らすことができます。

注文前に確認してください。

確認項目

推奨チェック

パラメータ

仕様

参照

ドライバーファミリー

MADDT1105001サーボドライバーは、正確な垂直ヘッドの動きを必要とする自動SMTプレースメント機器で使用されます。

典型的なアプリケーションには以下が含まれます。

Samsung SM320 SMTマウンター

SM320は複数のサーボ軸を使用して高速部品プレースメントを実行します。Z軸は、ピックアップおよびプレース操作中にプレースヘッドを垂直に移動させます。

Samsung SM321 SMTマウンター

SM321も、再現性のあるPCBアセンブリのためにサーボ制御されたヘッドモーションに依存しています。安定したZ軸ドライバーは、スムーズな垂直移動と正確なプレースメントの高さを維持するのに役立ちます。

HanwhaサポートのSamsung機器

Samsung Techwin SMT機器は後にHanwha Precision Machineryと関連付けられました。したがって、同じレガシー機械参照は、SamsungとHanwhaの両方の名前で一般的に検索されます。

PCBアセンブリ生産

対象となる業界には以下が含まれます。

民生用電子機器。

自動車用電子機器。

• LED生産。
• 産業用制御基板。
• 通信機器。
• 電源製造。
• 受託電子機器製造。
• コンピューター電子機器。
• SMT機器の再生。
• スペアパーツメンテナンス業務。
• 仕組み
• サーボドライバーは、SMT機械コントローラーとサーボモーター間の制御インターフェースとして機能します。

ステップ1：モーションコマンド

機械コントローラーは、プレースヘッドが垂直にどれだけ、どれくらいの速さで移動する必要があるかを決定します。

ステップ2：ドライバー処理

MADDT1105001はコマンドを受信し、必要なモーター出力を計算します。

ステップ3：モーター移動

ドライバーは、サーボモーターに制御された電気電力を供給し、Z軸をプログラムされた位置に移動させます。

ステップ4：エンコーダーフィードバック

モーターエンコーダーは、リアルタイムの位置情報をサーボシステムに送り返します。

ステップ5：クローズドループ調整

ドライバーは、コマンドされた動きと実際のモーター位置を継続的に比較します。

位置決め誤差は自動的に修正されます。

ステップ6：位置完了

目標位置に到達すると、サーボシステムは軸を安定させ、次のピックアップまたはプレースメントの動きの準備をします。

SMTプレースメント中のZ軸操作

典型的なプレースメントサイクルには以下が含まれます。

プレースヘッドがフィーダーの上に移動します。

Z軸がノズルを下げます。

1. ノズルが部品に接触または接近します。
2. 真空が部品をピックアップします。
3. Z軸がヘッドを上げます。
4. 部品がビジョンシステムによって検査されます。
5. ヘッドがPCBプレースメント位置に向かって移動します。
6. Z軸が部品を下げます。
7. 部品がPCB上にプレースされます。
8. ヘッドが上昇し、次のサイクルを開始します。
9. これらの動きは高速で繰り返し行われるため、サーボ応答と位置決め安定性は生産効率にとって重要です。
10. 典型的な故障症状

機械の症状

考えられる原因

1.完全なモデルを確認する

元のユニットに表示されているか確認してください。

MADDT1105001

またはベース指定:

MADDT1105

2.Samsung部品番号を確認する

このアプリケーションに必要な参照は次のとおりです。

J3153053A

3.EP参照を確認する

メンテナンスドキュメントに記載されているか確認してください。

EP06-900142

4.機械を確認する

ドライバーが必要な機械であることを確認してください。

Samsung SM320

または

Samsung / Hanwha SM321

5.軸を確認する

アプリケーションを次のように指定します。

Z軸サーボドライバー

6.ドライバーラベルを比較する

設置前に、電圧、モデル、コネクタ、および識別情報を比較してください。

7.既存の故障を確認する

サーボアラームは、必ずしもドライバー自体の故障を意味するわけではありません。

点検してください。

サーボモーター。

エンコーダーケーブル。

• モーターケーブル。
• 機械的なZ軸機構。
• 電源。
• コネクタ。
• 機械パラメータ。
• 8.鮮明な写真を送る
• 元のドライバーラベルの写真を提示することは、互換性を確認する最も速い方法の1つです。

正しい一致が重要な理由

不適切なドライバー選択は、以下を引き起こす可能性があります。

サーボアラーム。

モーター制御エラー。

• 不正確な動き。
• パラメータの非互換性。
• 生産停止。
• コネクタの不一致。
• 電気的損傷。
• 設置遅延。
• このため、選択は物理的な外観のみに基づいて行うべきではありません。
• メンテナンスの推奨事項

定期的なメンテナンスは、サーボシステムの寿命を延ばすのに役立ちます。

推奨されるチェックには以下が含まれます。

メンテナンス項目

推奨事項

部品のピックアップおよびプレース中の正確な垂直ヘッド位置決めをサポートします。

複数の参照番号

MADDT1105001、MADDT1105、J3153053A、およびEP06-900142は、部品の識別を簡素化します。

SM320およびSM321アプリケーション

広く使用されているSamsungおよびHanwha SMTマウンターのメンテナンスに適しています。

MINAS A4サーボテクノロジー

繰り返し行われるSMTアプリケーションに適した安定した産業用モーションコントロールを提供します。

メンテナンスダウンタイムの削減

正しく一致した交換品は、機械の動作を効率的に回復するのに役立ちます。

有用な重要なスペア

複数のSM320またはSM321機械を運用し、戦略的なスペアパーツ在庫を維持している工場に最適です。

FAQ

Q1. Panasonic MADDT1105001はSamsung SM320およびSM321機械で使用されていますか？

はい。MADDT1105001は、SamsungおよびHanwha SM320およびSM321サーボシステムに関連付けられており、Z軸アプリケーションではJ3153053AおよびEP06-900142と一般的に相互参照されます。

Q2. J3153053Aは30Wサーボドライバーですか？

はい。Samsung機械固有のアプリケーションでは、MADDT1105のJ3153053Aは30Wサーボドライバー構成として識別されます。

Q3. MADDT1205001はMADDT1105001を直接置き換えることができますか？

確認なしでの直接交換は推奨されません。異なるドライバーモデルは、異なる電力定格、電圧仕様、機械割り当て、コネクタ、およびサーボパラメータを持つ場合があります。

Q4. 注文前にどのような情報を提供する必要がありますか？

機械モデル、元のPanasonicドライバーモデル、Samsung部品番号、軸の位置、必要な数量、および元のドライバーラベルの鮮明な写真を提供してください。

Q5. Z軸アラームはサーボドライバー以外の原因で発生する可能性がありますか？

はい。モーターの故障、エンコーダーケーブル、機械的抵抗、損傷したコネクタ、不安定な電源、センサー、および不適切な機械パラメータもサーボアラームを引き起こす可能性があります。
