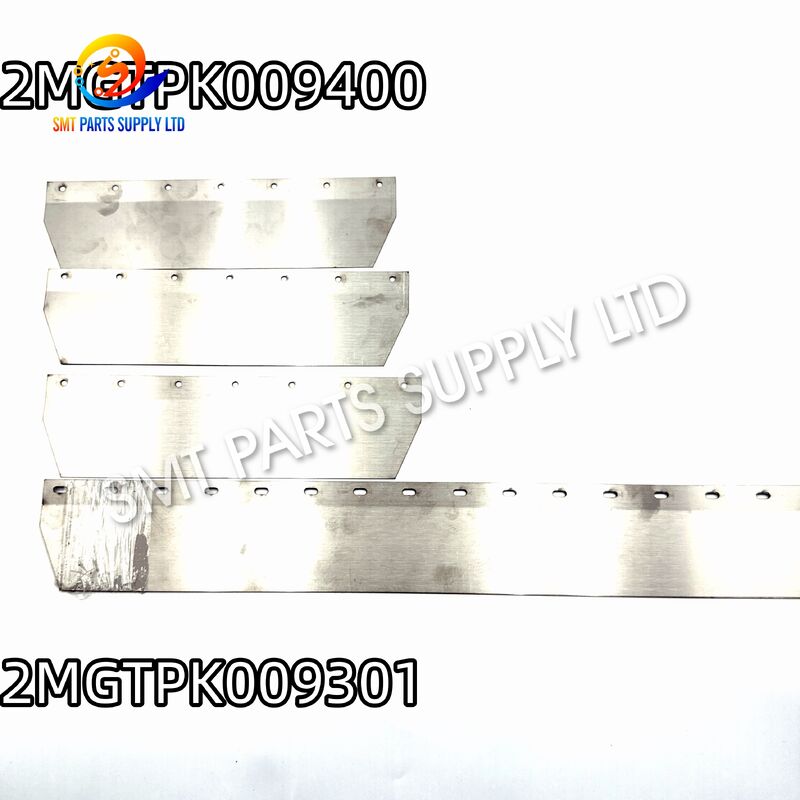

FUJI 2MGTPK009400 2MGTPK009301 M3 BKT カバー NXT III マウンター用

BKT カバーは、主には、FUJI NXT III M3 SMT マウンターで使用される機械的な交換部品であり、特に廃テープ処理・切断ユニット周辺に使用されます。この部品は、テープ排出機構内の保護および構造用ブラケットカバーとして機能し、機械の動作中にカッター関連部品を適切に保護および位置決めするのに役立ちます。

高生産量のSMT製造では、フィーダーキャリアテープは電子部品のピックアップ後に継続的に処理されます。廃テープ処理システムは、配置生産に干渉することなく、空のキャリアテープを切断、案内、排出するためにスムーズに動作する必要があります。破損、曲がり、緩み、または不適切に取り付けられたBKTカバーは、周囲の機械的配置に影響を与え、テープ干渉のリスクを高める可能性があります。

したがって、2MGTPK009400および関連の2MGTPK0093シリーズのカバー部品は、NXT III M3廃テープ処理アセンブリの機械的完全性を回復するための実用的なメンテナンス部品です。

主な製品情報

原因 – この部品が交換を必要とする理由

ピックアンドプレース機の廃テープ処理機構は、生産中に繰り返し動作します。各フィーダーサイクルで空のキャリアテープが生成され、部品供給エリアから案内される必要があります。

このエリアは継続的な機械的動きを行うため、周囲のカバーやブラケットは、振動、偶発的な衝撃、不適切な取り付け、メンテナンス時の取り扱い、または長期的な機械的ストレスによって徐々に影響を受ける可能性があります。

BKTカバーの点検または交換が必要となる典型的な状況は次のとおりです。

BKTカバーは電子制御部品ではありませんが、廃テープ処理アセンブリは可動カッター、ガイド、空圧、テープハンドリング部品の近くで動作するため、その正しい機械的状態は重要です。

定期的な点検は、小さな機械的問題が繰り返しのテープ排出の中断に発展するのを防ぐのに役立ちます。

解決策 – 廃テープ処理アセンブリの復元

破損したFUJI NXT III M3 BKT カバーを交換することで、廃テープ処理機構周辺の元の機械的配置を復元できます。

正しい交換部品は、適切なカバーを提供し、保護構造と近くの可動部品との間に適切なクリアランスを維持します。

メンテナンスチームにとって、正しい部品番号を使用することは特に重要です。FUJI NXTマシンには、機械的に類似した多くのブラケット、カバー、プレート、ガイド、保持器が含まれています。外部から似ている部品でも、取り付け穴、寸法、向き、または機械モジュールの用途が異なる場合があります。

このため、購入者は注文前に既存の機械部品番号を確認する必要があります。

BKT カバー2MGTPK0093012MGTPK009301部品番号の確認は、見た目は似ているが互換性のないコンポーネントを注文するのを避けるための最も信頼性の高い方法です。交換の利点

廃テープ処理ユニット周辺のカバー位置を正しく復元します。

• カッター関連の機械部品の保護に役立ちます。
• 廃テープ移動のための適切なクリアランスを維持します。
• 継続的なSMT生産中の安定した動作をサポートします。
• 破損または歪んだ機械カバーによるリスクを軽減します。
• 機械メンテナンスのための簡単な交換を提供します。
• 技術者が元の機械構成を維持するのに役立ちます。
• 予防メンテナンスおよび修理在庫に適しています。
• 仕様

仕様

目的

BKT カバーは、主にFUJI NXT III M3 マウンター廃テープ処理ユニットのメンテナンスを目的としています。エレクトロニクスメーカー、EMS工場、SMTメンテナンス部門、機械再生業者、およびFUJI配置機器をメンテナンスするスペアパーツ販売業者に適しています。

典型的な応用シナリオ

応用

電子基板やサーボコンポーネントとは異なり、機械カバーはスペアパーツ計画でしばしば見過ごされます。しかし、カバーがひどく曲がったり破損したりした場合、一時的な調整では長期的な生産に必要な適切なクリアランスが得られない場合があります。

したがって、正しいBKTカバーを常備しておくことで、メンテナンス対応を簡素化できます。

仕組み

SMT生産中、電子部品はテープフィーダーからNXT III配置機に供給されます。キャリアポケットから部品が取り外されると、残りの空のキャリアテープはフィーダーおよび廃棄物処理システムを通過し続けます。

NXT III M3廃テープ処理ユニットは、この廃棄されたテープが生産エリアの周りに蓄積しないように管理します。

この機構には、カッター、ガイド、ブラケット、チューブ、位置決め部品、カバーなど、複数の機械的および空圧コンポーネントが含まれています。

この

BKT カバーは、この周囲の機械構造の一部を形成します。その役割は、主に3つの方法で理解できます。

1. 機械的保護

カバーは、処理機構の一部を物理的な障壁で囲みます。これにより、通常の機械操作中およびメンテナンス活動中に、内部部品への偶発的な接触を減らすのに役立ちます。

2. 部品の位置決め

ブラケット構造は、廃テープ処理アセンブリ上の定義された位置に取り付けられます。正しい位置決めは、近くの部品の意図されたレイアウトとクリアランスを維持するのに役立ちます。

3. 廃テープクリアランス

廃キャリアテープは、処理機構を通過するクリアパスが必要です。正しく取り付けられたカバーは、テープ排出に干渉することなく、意図された周囲のスペースを維持するのに役立ちます。

カバーが内側に曲がったり、不適切に取り付けられたりすると、利用可能なクリアランスが変化する可能性があります。これにより、機械的干渉、異常なノイズ、または廃テープの不規則な動きが発生する可能性があります。

破損したコンポーネントを交換することで、正しい物理構成が復元されます。

機械的精度が重要な理由

FUJI NXT IIIマシンは、高速自動配置用に設計されています。信頼性の高い生産は、サーボシステム、配置ヘッド、カメラ、フィーダー、センサーだけでなく、より小さな機械部品にも依存します。

不正確な形状のブラケットやカバーは、機械が動作を続けながら断続的な機械的干渉が発生するため、診断が困難な問題を引き起こす可能性があります。

考えられる症状は次のとおりです。

廃テープがスムーズに排出されない。

• カッターエリア付近の異常な機械音。
• 機械動作中のカバーの振動。
• テープが周囲の構造物に時々引っかかる。
• 目に見える曲がりや変形。
• 過去のメンテナンス後のクリアランス不良。
• 廃テープ処理アセンブリの再取り付けが困難。
• これらの症状がある場合、技術者はカッター自体が欠陥があると仮定するのではなく、完全な機械システムを点検する必要があります。

正しいBKTカバーの選び方

FUJI NXTマシンは異なるモジュールと機械構成を使用するため、外観のみに基づいて交換部品を選択することは推奨されません。

注文前に次のプロセスを使用してください。

ステップ1 – 機械シリーズの確認

機器が次のいずれかであることを確認してください。

FUJI NXT III SMT マウンター

NXT I、NXT II、NXT III、およびその他のFUJIプラットフォームは、異なる機械部品を使用する場合があります。

ステップ2 – モジュールの確認

コンポーネントが次のモジュールに必要なことを確認してください。

NXT III M3 モジュール

M3およびM6モジュールは、異なる廃テープ処理コンポーネントを使用する場合があります。

ステップ3 – 部品番号の確認

既存のコンポーネント、メンテナンスマニュアル、BOM、または機械スペアパーツリストの番号と比較してください。

この製品に関連する番号は次のとおりです。

2MGTPK009400

• 2MGTPK009301
• 部品番号の確認は、見た目は似ているが互換性のないコンポーネントを注文するのを避けるための最も信頼性の高い方法です。

ステップ4 – 取り付けエリアの確認

この製品は次のものに関連しています。

M3 廃テープ処理ユニット

要求されたコンポーネントが別のアセンブリから来ている場合は、現在の部品番号または明確な取り付け写真を送信して確認してください。

ステップ5 – 物理状態の確認

カバーを交換する前に、次のものを点検してください。

点検箇所

BKTカバーを交換する際は、廃テープ処理ユニット内の周囲のコンポーネントも点検する必要があります。

破損したカバーは、通常の摩耗ではなく、別の機械的問題によって引き起こされた可能性があります。

次のものを確認してください。

取り付けネジの緩み。

• カッター位置のずれ。
• 蓄積したキャリアテープ。
• ガイド部品の曲がり。
• 廃テープエリア内の異物。
• 異常な空圧動作。
• 不適切に取り付けられたメンテナンス部品。
• 取り付け後、機器を自動生産に戻す前に、機械メンテナンス手順に従って機械的なクリアランスを手動で確認してください。

廃テープシステムは、新しいカバーが可動部品に接触することなく自由に動作する必要があります。

SMTメンテナンスチーム向けの購入メリット

FUJI 2MGTPK009400 / 2MGTPK009301 BKT カバーは、NXT III生産ラインを運用する企業にとって実用的なスペアパーツです。

正確な機械と部品番号に基づいて購入することで、いくつかの利点が得られます。

購入者の要件

よくある質問

1. FUJI 2MGTPK009400はどの機械に使用されますか？

FUJI 2MGTPK009400は、

FUJI NXT III M3 マウンターの廃テープ処理アセンブリ内で使用されます。BKTカバーとして特定されており、交換前に部品番号で確認する必要があります。2. BKTカバーの機能は何ですか？

BKTカバーは、廃テープ処理機構の周囲に機械的な保護と構造的な位置決めを提供します。カッター関連部品の適切なクリアランスを維持し、SMT生産中の安定した廃キャリアテープ処理をサポートします。

3. 2MGTPK009400と2MGTPK009301は同じ機械領域に使用されますか？

両方の番号は、NXT III M3 BKTカバーファミリーに関連しています。FUJIの部品は改訂版や取り付け位置が異なる場合があるため、購入者は注文前に既存の部品番号またはコンポーネントの写真を提供する必要があります。

4. BKTカバーはいつ交換すべきですか？

カバーが曲がったり、破損したり、緩んだり、歪んだり、欠落したり、廃テープ機構との干渉を引き起こしたりした場合は、交換が推奨されます。周囲のカッター、ガイド、取り付けネジ、廃テープパスも点検する必要があります。

5. 見積もりを依頼する前に、どのような情報を提供する必要がありますか？

FUJIの機械モデル、モジュールタイプ、必要な部品番号、数量、そしてできれば既存のコンポーネントの写真を提供してください。この情報により、互換性の確認が迅速になり、間違った機械部品を注文する可能性が低くなります。

お問い合わせ

見積もりが必要ですか？

FUJI 2MGTPK009400 または 2MGTPK009301 NXT III M3 BKT カバー?あなたの

部品番号、機械モデル、必要な数量、製品写真をお送りください。見積もり前に正しい仕様を確認するお手伝いができます。当社は、生産メンテナンス、交換、修理の要件に対応するSMT機械スペアパーツを供給しています。複数のFUJI NXT部品を1つの問い合わせにまとめて、購入を容易にすることができます。

価格、入手可能性、互換性のある部品の確認、および配送オプションについては、今すぐお問い合わせください。
