パナソニック N510042739AA MTNM000237AA P50BA2003BCSPC 25 ワットモーター NPM CM

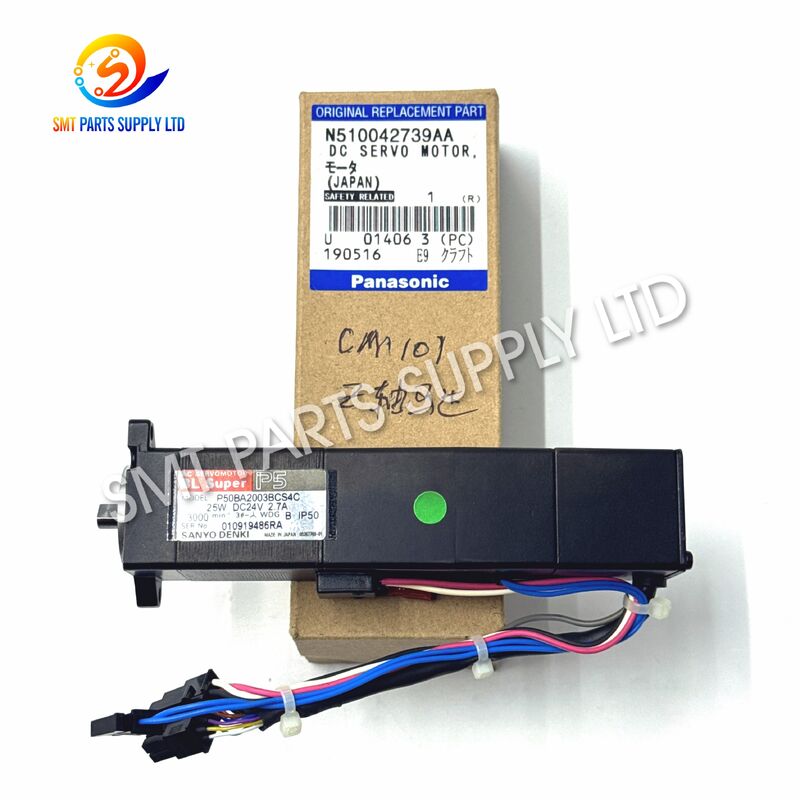

Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W モーター (NPM CM用)

この Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W モーター は、互換性のある Panasonic NPM および CM シリーズ SMT 装置構成向けに設計された精密モーションコンポーネントです。 SANYO Denki P50BA モーターシリーズ の下で製造されており、高頻度 SMT 実装作業中の制御された繰り返し可能な動きを提供するために、機械モーションシステム内で使用されます。

SMT メンテナンスチームにとって、モーターの正確な識別は特に重要です。なぜなら、外部形状が似ているモーターでも、異なる電力定格、シャフト構造、コネクタ、フィードバック仕様、または機械用途を使用している場合があるからです。この製品は、Panasonic 部品番号 N510042739AA および MTNM000237AA、さらにモーターモデル P50BA2003BCSPC および定格出力 25W に対応する場合、モーターは改修中に使用できます。

機械メンテナンス、適合する搭載済みモーターの交換、生産ラインの改修、予防保守用スペアパーツ在庫、および互換性のある Panasonic 実装装置の修理に適しています。

主な製品識別

原因

SMT 装置用モーターの交換が必要なのはなぜですか？

SMT 実装装置に搭載されているモーターは、生産中に連続して動作します。装置構成によっては、モーターは各生産シフト中に繰り返し位置決めおよび移動サイクルを実行する場合があります。

長期間の動作により、モーターおよび周囲の機械システムは、通常の摩耗、汚染、ケーブルの疲労、コネクタの問題、機械的抵抗、またはその他の装置の状態の影響を受ける可能性があります。

メンテナンス技術者がモーターの点検を行うきっかけとなる典型的な症状には、以下のようなものがあります。

• 機械ヘッドの不規則な動き
• 軸移動アラーム
• 断続的な動き
• 動作音の増加
• 過度の振動
• 不安定な位置決め
• 正常な初期化の失敗
• 予期しない生産停止
• 移動繰り返し精度の低下
• モーターまたはドライブ関連の機械アラーム

機械アラームが必ずしもモーター自体の故障を意味するわけではありません。コンポーネントを交換する前に、モーションシステム全体を点検する必要があります。

点検すべき一般的な領域

正確な診断は、不要な交換を回避し、機械のダウンタイムを削減するのに役立ちます。

解決策

完全な識別情報に基づいて正しいモーターを使用する

SMT モーターを交換する際は、外観だけでなく、完全な識別情報に基づいて選択する必要があります。

この製品の主要な識別参照情報は次のとおりです。

Panasonic N510042739AA
Panasonic MTNM000237AA
SANYO Denki P50BA2003BCSPC
25W

注文する前に、これらの番号を機械に搭載されている元のモーターと比較してください。

推奨される確認プロセス

ステップ 1 – 元のラベルを確認する

取り外したモーターのラベルを写真に撮り、完全なモデル番号を確認してください。

モデルの最初の数文字だけを確認しないでください。接尾辞の違いが異なる構成を示す場合があります。

ステップ 2 – Panasonic 部品番号を確認する

部品リスト、元のコンポーネント、またはメンテナンス記録に次のいずれかが参照されているか確認してください。

• N510042739AA
• MTNM000237AA

ステップ 3 – 定格電力を確認する

このページで説明されているモーターの定格は 25W に対応する場合、モーターは改修中に使用できます。

異なる Panasonic SMT モーターバージョンでは、異なる電力仕様が使用される場合があります。

ステップ 4 – 機械構成を確認する

注文する前に、正確な NPM または CM 機械構成を確認してください。

機械ファミリーだけでは互換性が保証されない場合があります。なぜなら、異なる装置リビジョンやヘッド構成では異なるコンポーネントが使用される可能性があるからです。

ステップ 5 – 物理インターフェースを比較する

以下を比較してください。

• コネクタタイプ
• ケーブル配置
• モーター本体
• 取り付け穴
• シャフト構造
• ラベル情報
• 取り付け位置

この追加検証により、購入ミスが大幅に減少します。

仕様

製品識別比較

いくつかの SMT モーターは似て見えることがありますが、自動的に交換可能とみなすべきではありません。

重要な互換性に関する注意

類似のモーターモデルを選択すべきではないのは、次の理由によります。

• ハウジングが同一に見える
• モーターが同じ P50BA シリーズに属している
• 類似の Panasonic 部品番号を持っている
• 同じ機械ファミリーから来ている

常に 完全なモデル、完全な部品番号、電力定格、および機械構成 に対応する場合、モーターは改修中に使用できます。

用途

1. SMT ピックアンドプレース装置のメンテナンス

P50BA2003BCSPC モーターは、既存のモーター識別が一致する場合、互換性のある Panasonic NPM および CM 実装機構成のメンテナンスに使用できます。

専門の SMT 装置サービス部門、電子機器工場、機械改修業者、およびスペアパーツ販売業者に適しています。

2. 生産ラインの修理

予期しない装置のダウンタイムは、SMT ライン全体を中断させる可能性があります。

適切な交換用モーターを用意することで、元の障害が診断された後、メンテナンス担当者は迅速に対応できます。

3. 予防保守用スペアパーツ在庫

複数の SMT 装置を稼働させている工場では、重要な電気および機械コンポーネントを在庫として保管していることがよくあります。

典型的なスペアコンポーネントには、以下が含まれます。

• モーター
• サーボアンプ
• モーターケーブル
• センサー
• ヘッドコンポーネント
• 真空バルブ
• ノズル
• ノズルホルダー
• フィーダー部品
• コンベア部品
• PCB アセンブリ
• ベルトとベアリング

N510042739AA は、工場の搭載済み機械構成と一致する場合、スペアパーツ在庫に含めることができます。

4. SMT 装置の改修

中古装置は、完全な生産に戻す前に、摩耗したモーションコンポーネントの交換が必要になる場合があります。

元の仕様が MTNM000237AA / N510042739AA / P50BA2003BCSPC に対応する場合、モーターは改修中に使用できます。

典型的な産業

このモーターは、以下のような電子機器製造施設で稼働する SMT 装置で使用される場合があります。

モーターの機能は、特定の PCB 製品タイプではなく、機械モーションシステムに関連しています。

仕組み

SMT 実装装置は、高い繰り返し精度で動作するために、複数のモーションシステムを必要とします。

機械制御システムは、関連するモーターおよび制御コンポーネントにコマンドを送信します。モーターは電気エネルギーを制御された機械的動きに変換し、接続されたメカニズムがプログラムされた生産要件に従って移動できるようにします。

モーションシーケンス

1. 機械コマンド

制御システムは、生産プログラムに従って必要な動きを計算します。

2. モーターの起動

対応するモーターは、機械制御システムを介して駆動コマンドを受け取ります。

3. 機械的移動

モーターは、制御された回転または動きを関連する機械メカニズムに伝達します。

4. 位置フィードバック

モーションコントロールシステムは、要求された位置が正しく到達したかどうかを確認します。

5. 連続サイクル

このプロセスは、SMT 生産中に継続的に繰り返されます。

これらの動きは通常の動作中に数千回発生する可能性があるため、安定したモーター性能は一貫した装置動作にとって重要です。

正確なモーター選択が重要な理由

不適切な SMT モーターを選択すると、以下のような結果になる可能性があります。

• 取り付けの問題
• コネクタの不一致
• シャフト寸法の誤り
• 電気的な非互換性
• モーションコントロールアラーム
• 機械の初期化失敗
• 不安定な動作
• 予期しないダウンタイム

国際的なスペアパーツの注文の場合、写真を提供することは、識別精度を向上させる最も簡単な方法の 1 つです。

選択方法

1. 完全な部品番号を確認する

必要な Panasonic 部品番号が次のいずれかであることを確認してください。

N510042739AA

また、以下も確認してください。

MTNM000237AA

既存のモーターに異なる参照がある場合は、注文前に確認のために情報をお送りください。

2. 完全なモーターモデルを確認する

完全なモーターモデルは次のように確認する必要があります。

P50BA2003BCSPC

接尾辞の文字は重要であり、無視しないでください。

3. 25W 定格を確認する

モーターラベルで必要な定格を確認してください。

適切な技術的確認なしに、他のモーター電力レベルを代用しないでください。

4. 機械モデルを確認する

完全な NPM または CM 機械モデル、および可能な場合は機械構成を提供してください。

5. 製品写真を提供する

推奨される写真は次のとおりです。

1. モーター前面図
2. モーター背面図
3. 完全なモーターラベル
4. コネクタ
5. シャフト
6. 元の取り付け位置

6. 数量を確認する

迅速な見積もりを得るために、問い合わせに必要数量を含めてください。

購入者確認チェックリスト

メンテナンスの推奨事項

モーターを取り付ける前に、周囲の機械メカニズムを注意深く点検してください。

推奨されるチェックには、以下が含まれます。

• 取り付けエリアを清掃する。
• シャフトとカップリングを点検する。
• 異常な機械的抵抗がないか確認する。
• モーターケーブルを点検する。
• コネクタ端子を確認する。
• 関連センサーを確認する。
• 機械ドライブの状態を確認する。
• 古いモーターと交換用モーターのラベルを比較する。
• 元のケーブル配置を記録する。
• 取り付け後に機械の動きをテストする。

取り付けとテストは、工場の安全手順に従って、資格のある SMT メンテナンス担当者が実施する必要があります。

FAQ

Q1: このモーターの主な識別番号は何ですか？

主な識別番号は、Panasonic N510042739AA、代替参照 MTNM000237AA、および SANYO Denki モーターモデル P50BA2003BCSPC です。定格モーター出力は 25W です。

Q2: このモーターは Panasonic NPM および CM 機械の両方に適していますか？

互換性のある NPM および CM 構成向けに供給されますが、購入前に元のモーターラベル、機械モデル、部品番号、コネクタ、および取り付け位置を使用して互換性を確認する必要があります。

Q3: 他の P50BA モーターを P50BA2003BCSPC で交換できますか？

P50BA シリーズ名のみに基づいて互換性を想定しないでください。交換前に、完全なモデル接尾辞、電力定格、シャフト、コネクタ、および機械構成がすべて一致するか、技術的に確認する必要があります。

Q4: 見積もりにはどのような情報を提供する必要がありますか？

N510042739AA または MTNM000237AA、モーターモデル P50BA2003BCSPC、機械モデル、数量、配送国、およびモーターラベルとコネクタの鮮明な写真を提示してください。

Q5: モーターを交換する前に何をチェックすべきですか？

機械アラーム、ケーブル、コネクタ、機械的抵抗、カップリング、シャフト、センサー、およびドライブシステムを点検してください。これにより、モーター自体が交換を必要とするのか、それとも別の機械コンポーネントが障害の原因となっているのかを確認するのに役立ちます。

Panasonic N510042739AA モーターに関するお問い合わせ

N510042739AA MTNM000237AA P50BA2003BCSPC 25W モーター またはその他の SMT 装置スペアパーツをお探しですか？

以下をお送りください。

• 部品番号
• モーターモデル
• 機械モデル
• 必要数量
• モーターラベルの写真
• コネクタの写真
• 配送先

お客様の要件に合わせて、必要な仕様を確認し、見積もりを作成いたします。

迅速な製品確認と見積もりのために、部品番号と数量をお送りください。
