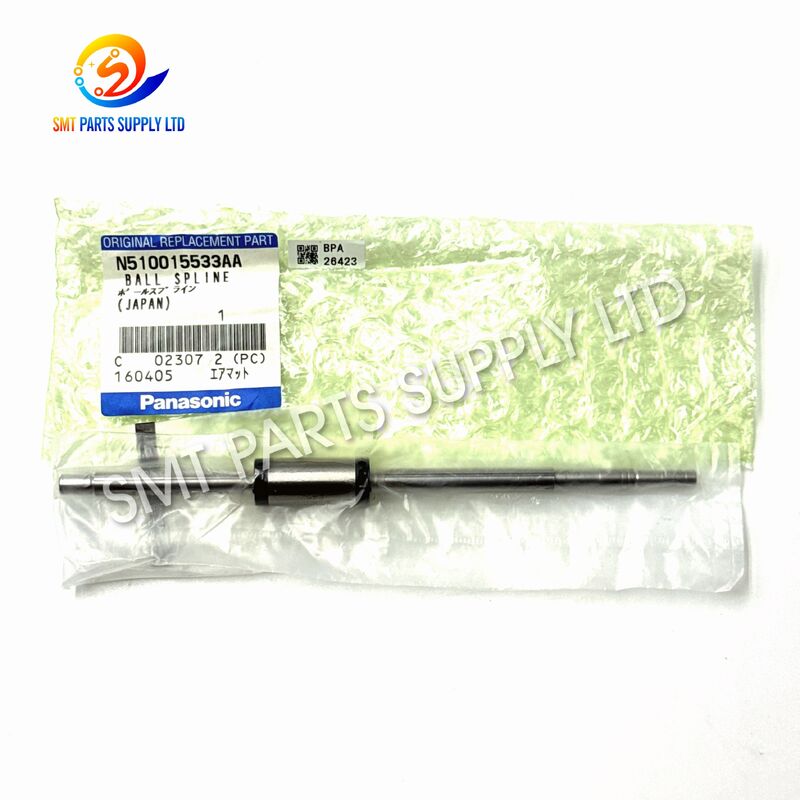

Panasonic N510015533AA ボールスプライン CM402 8ヘッドユニット用

この またはその他の SMT 機械スペアパーツが必要ですか？ は、互換性のある Panasonic CM402 SMT プレースメントヘッドアセンブリで使用される精密機械部品です。ボールスプラインは、繰り返し行われるヘッドの動作サイクル中に安定した機械的ガイダンスを維持しながら、制御された直線運動をサポートします。

SMT 生産において、プレースメントヘッドは部品のピックアップ、位置決め、プレースメント中に連続的な高速移動を行います。そのため、ヘッド内部の機械部品には良好な移動安定性と制御されたクリアランスが必要です。ボールスプラインが摩耗、汚染、緩み、または機械的損傷を受けると、ヘッドの移動がスムーズでなくなり、メンテナンスが必要になる場合があります。

N510015533AA は、プロフェッショナルな CM402 メンテナンス、プレースメントヘッド修理、機械の再生、および予防的なスペアパーツの在庫管理に適しています。正確な注文のために、購入者は N510015533AA 部品番号、CM402 機種、および 8ヘッドユニット構成 を購入前に確認する必要があります。

製品基本情報

原因

CM402 ボールスプラインの交換が必要なのはなぜですか？

ボールスプラインは精密な移動機構の一部として機能します。通常の生産中、繰り返し運動、機械的負荷、潤滑条件、および環境汚染にさらされます。

いくつかの条件が徐々にその性能に影響を与える可能性があります。

長期的な機械的摩耗

連続生産は、可動部品に繰り返し機械的ストレスを与えます。長時間の運転後、接触面および関連する内部移動部品は徐々に摩耗する可能性があります。

過度の摩耗は、機械的クリアランスを増加させ、移動安定性を低下させる可能性があります。

ほこりと汚染

SMT 機械は管理された生産環境で稼働しますが、微細なほこり、グリースの残留物、メンテナンスによる汚染が可動機構に入る可能性があります。

汚染物質は摩擦を増加させ、移動の滑らかさを低下させる可能性があります。

潤滑の劣化

精密機械部品には、機械のメンテナンス手順に従った適切な潤滑が必要です。不十分な、汚染された、または劣化し​​た潤滑剤は、可動面間の抵抗を増加させる可能性があります。

不適切な取り付け

サービス中の不適切なアライメントは、精密スプラインに不要な横方向の負荷をかける可能性があります。

部品を無理に位置に押し込んだり、関連部品を不適切に取り付けたりすると、スムーズな移動に影響を与える可能性があります。

機械的衝撃

メンテナンス中、ヘッドの取り外し中、輸送中、または機械のサービス中に偶発的な衝撃を受けると、スプラインまたは周囲の機械構造が損傷する可能性があります。

一般的な検査症状

これらの症状は、他のヘッドコンポーネントに関連している可能性もあります。個々の部品を交換する前に、周囲の機構全体の点検をお勧めします。

解決策

取り付けられたボールスプラインが摩耗または損傷していることが確認された場合、適切に一致するコンポーネントと交換することで、安定した機械的移動を回復するのに役立ちます。

この Panasonic N510015533AA ボールスプライン は、互換性のある CM402 8ヘッドユニット のメンテナンスのための交換ソリューションを提供します。

プロフェッショナルなメンテナンス手順には、スプライン自体の交換以上のものが含まれるべきです。

推奨サービスプロセス

視覚的に類似した SMT 機械部品は、異なる機械世代またはヘッド構成用に設計されている場合があるため、正しい識別が特に重要です。

仕様

製品仕様テーブル

購入確認

誤った注文を減らすために、お客様は以下の情報を確認することをお勧めします。

用途

N510015533AA ボールスプラインは主に Panasonic CM402 SMT ピックアンドプレース機メンテナンス。CM402 プレースメントヘッドアセンブリ内では、スプラインは関連する機械および駆動コンポーネントと連携して機能します。

SMT 生産ラインメンテナンス

CM402 プレースメント機器を稼働させているエレクトロニクス工場は、計画メンテナンスと機械修理をサポートするために、このコンポーネントをスペアパーツ在庫に保管できます。

一般的に必要とされる機械部品を維持することで、摩耗が特定された際のサービス応答時間を短縮できます。

プレースメントヘッド修理

プレースメントヘッドのサービス中、技術者はスプラインをシャフト、ホルダー、ベアリング、ガイド、その他の可動コンポーネントと一緒に点検する場合があります。

スプラインに異常なクリアランス、粗い動き、または機械的損傷が見られる場合は、交換が必要になることがあります。

予防メンテナンス

高生産量の SMT ラインを稼働させている工場では、スケジュールされたメンテナンス中に精密ヘッドコンポーネントを点検できます。

機械的摩耗の早期特定は、予期せぬ生産中断を減らすのに役立つ可能性があります。

機械の再生

再生中の中古 CM402 機器は、生産に戻す前に高サイクル機械部品を点検する必要があります。

損傷または重度に摩耗したコンポーネントを交換することで、より一貫した機械的動作を回復するのに役立ちます。

典型的な業界用途

仕組み

ボールスプラインは、制御された機械的配向を維持しながら、精密な直線運動をサポートするように設計されています。CM402 プレースメントヘッドアセンブリ内では、スプラインは関連する機械および駆動コンポーネントと連携して機能します。

直線ガイダンス

スプラインは、移動アセンブリを定義された軸に沿ってガイドします。

この制御された動きは、SMT プレースメントにおける繰り返しのヘッド操作に重要です。

移動安定性

スプライン構造は、正しい条件と取り付け公差内で動作する場合、不要な機械的遊びを減らすのに役立ちます。

安定した機械的ガイダンスは、一貫したヘッドモーションをサポートします。

トルク制御

スプラインタイプの機構は、軸方向の移動を可能にしながら、接続されたコンポーネント間の回転関係を制御できます。

この特性は、直線移動と制御された配向の両方が必要な精密モーションシステムに役立ちます。

繰り返しプレースメントサイクル

SMT 生産中、ヘッドは繰り返しピックアップ、移動、位置決め、プレースメント操作を実行します。

ボールスプラインは、これらの繰り返しサイクルに必要な機械的ガイダンスに貢献します。

簡略化された操作シーケンス

ステージ

選び方

SMT 機械部品は見た目が似ていても互換性がない場合があるため、正しいボールスプラインを選択することが重要です。

1. 部品番号を確認する

最初の参照は次のとおりです。

N510015533AA

、機械モデル

2. 機械モデルを確認する

このリストは互換性のある:

Panasonic CM402

に意図されています。Panasonic SMT 機械部品として記載されているという理由だけでスプラインを選択しないでください。

3. ヘッド構成を確認する

主な用途は次のとおりです。

CM402 8ヘッドユニット

異なるプレースメントヘッド構成では、異なる機械部品が使用される場合があります。

4. 既存の部品を確認する

可能な場合は、注文前に既存のボールスプラインと比較してください。

有用な情報には以下が含まれます。

既存の部品番号

• 全体的な外観
• 取り付け構造
• 機械モデル
• ヘッド構成
• 必要数量
• 5. 不明な場合は写真を送る

機械に複数の類似した機械部品が含まれている場合、既存のコンポーネントの鮮明な写真は識別を助けることができます。

選択チェックリスト

チェックポイント

適切なメンテナンスは、不要な機械的摩耗を減らすのに役立ちます。

ヘッド機構を清潔に保つ

通常のメンテナンス手順に従って汚染物質を除去してください。

ほこりや古いグリースは精密な動きに影響を与える可能性があります。

正しい潤滑を使用する

機器のメンテナンス要件に従って、潤滑剤の種類と間隔を守ってください。

不適切なグリースを使用したり、互換性のない潤滑剤を混合したりしないでください。

定期的に動きを点検する

予防メンテナンス中に、異常な抵抗、緩み、ノイズ、振動、または粗い動きがないか確認してください。

関連部品を一緒に点検する

ボールスプラインは、完全な機械アセンブリの一部として機能します。

異常な動きが見つかった場合は、周囲のホルダー、シャフト、ベアリング、ガイド、および取り付けコンポーネントを点検してください。

無理な組み立てを避ける

精密部品は、正しいアライメントで取り付ける必要があります。

過度の力は、新しいスプラインと関連する機械部品の両方を損傷する可能性があります。

よくある質問

Q1: Panasonic N510015533AA はどの機械に使用されますか？

N510015533AA は、互換性のある Panasonic CM402 プレースメント機器に使用されるボールスプラインであり、一般的に 8 ヘッドユニットに関連付けられています。注文前に、既存の部品番号と機械構成を確認してください。

Q2: このボールスプラインの機能は何ですか？

ボールスプラインは、プレースメントヘッド機構内で、繰り返しの部品ピックアップおよびプレースメントサイクル中に、精密な直線ガイダンスを提供し、安定した機械的移動をサポートします。

Q3: ボールスプラインはいつ交換すべきですか？

過度の緩み、粗い動き、異常な抵抗、異常な機械音、目に見える損傷、または著しい摩耗が点検で見つかった場合は、交換を検討する必要があります。

Q4: 同様の Panasonic ボールスプラインを使用できますか？

自動的にはできません。見た目が似ている部品でも、寸法、取り付け構造、または適用されるヘッド構成が異なる場合があります。交換品を選択する前に、必ず既存の部品番号を確認してください。

Q5: 見積もりにはどのような情報が必要ですか？

部品番号

N510015533AA、機械モデル CM402、ヘッド構成、必要数量、そしてできれば既存のコンポーネントの鮮明な写真を提供してください。お問い合わせ

Panasonic N510015533AA ボールスプライン CM402 8ヘッドユニット用 またはその他の SMT 機械スペアパーツが必要ですか？以下をお送りください。

部品番号

• 機械モデル
• ヘッド構成
• 必要数量
• 既存の部品写真
• 必要納期
• お客様の機械構成と購入要件に従って、正しいスペアパーツを確認いたします。

CM402 メンテナンスプロジェクトの場合、関連するプレースメントヘッド機械部品も一緒に見積もり可能で、スペアパーツの購入と出荷の手配が容易になります。

価格、在庫状況、互換性確認、および納期に関するお問い合わせをお送りください。
