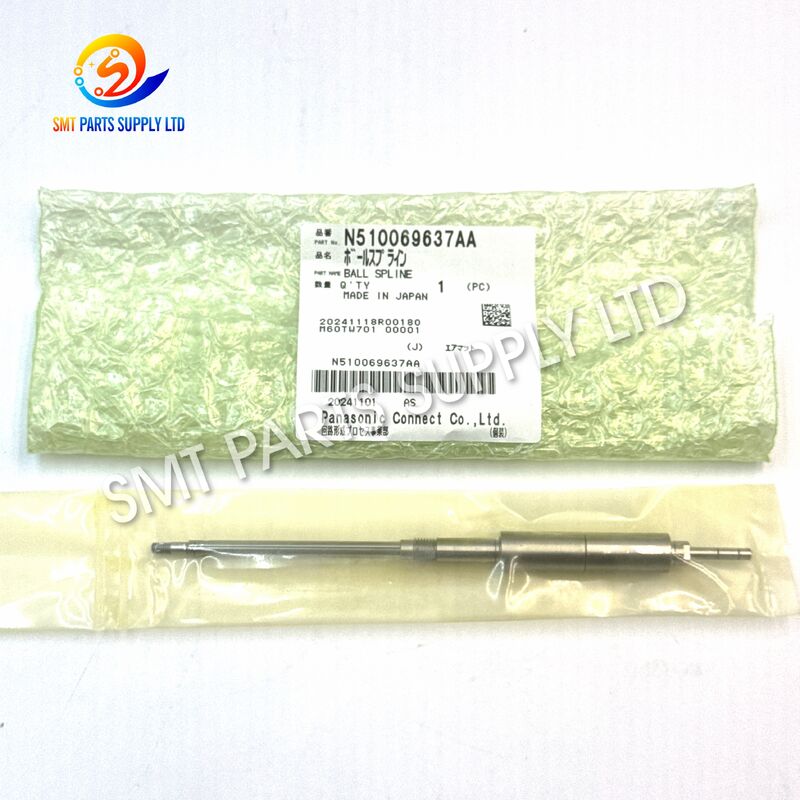

パナソニック N510069637AA CM602 SMT マシン用 12 ヘッド ノズル シャフト

Panasonic N510069637AA CM602用12ヘッドノズルシャフト

このPanasonic N510069637AA ノズルシャフトは、一般的にボールスプラインまたはSMTシャフトとも呼ばれ、CM602 H12 / 12ノズル配置ヘッドで使用される精密機械部品です。その主な役割は、ノズル機構の制御された直線運動をサポートし、繰り返される部品のピックアップおよび配置操作中に安定した位置合わせを維持することです。公開されている部品参照では、N510069637AAはCM602 12H/H12ヘッド構成に特に関連付けられています。

高速SMT生産において、ヘッド機械部品の状態は、移動の安定性、配置の繰り返し精度、および機械全体のパフォーマンスに直接影響します。摩耗、汚染、曲がり、または機械的な損傷を受けたシャフトは、移動アセンブリの抵抗を増加させたり、緩みを生じさせたりする可能性があります。適切なシャフトを交換することで、メンテナンスチームはヘッドアセンブリ全体を交換することなく、配置ヘッドの機械的状態を回復させることができます。

正しい注文のために、ユーザーは購入前に部品番号N510069637AA、CM602機械モデル、およびH12/12ノズルヘッド構成を確認する必要があります。なぜなら、類似の外観を持つPanasonicのシャフトおよびボールスプライン部品は、異なるヘッドアセンブリで使用されているからです。

原因

ノズルシャフトは配置ヘッド内で継続的に動作し、通常のSMT生産中に多数の繰り返し機械的運動を行います。長期間の運転は、その表面状態と機械的精度に徐々に影響を与える可能性があります。

点検または交換の一般的な理由には、以下が含まれます。

配置ヘッドに異常な機械的運動が見られ始めた場合、シャフトは関連するベアリング、ブッシュ、ガイド、ノズルホルダー、スプリング、その他のヘッドコンポーネントと一緒に点検されるべきです。

シャフトがすべての配置問題の原因であると自動的に見なすべきではありません。ノズル、真空システム、モーター、センサー、キャリブレーション、部品認識、フィーダー、PCBサポート、またはその他のヘッド機構からエラーが発生する可能性もあります。

解決策

摩耗または損傷したN510069637AAノズルシャフト/ボールスプラインを交換することで、CM602 H12配置ヘッドに必要な機械的ガイダンスを回復させることができます。

交換プロセスは、見た目の類似性だけでなく、正しい識別から始めるべきです。

交換前の推奨確認事項

取り付け前に、メンテナンス担当者はシャフト周辺の接合部品も点検する必要があります。周囲の機械アセンブリを確認せずに1つのコンポーネントのみを交換しても、既存のヘッドの問題が完全に解決しない場合があります。

取り付け後、機器のメンテナンス要件に従って、適切な機械点検、移動チェック、およびキャリブレーション手順を実行してください。

仕様

N510069637AAは、すべてのPanasonic配置ヘッド用のユニバーサルシャフトではなく、CM602 12H/H12ボールスプラインまたはシャフトとして複数のSMT部品参照によって識別されています。

関連シャフト参照比較

異なるPanasonic配置ヘッドは、異なるシャフトまたはボールスプライン参照を使用します。類似の外観は相互交換性を保証しません。

利用可能な部品参照は、N510069637AAをNPM H8ボールスプラインおよびその他のCM402シャフト参照と区別しているため、注文前に正確な部品番号の検証が重要です。

用途

このN510069637AA CM602ノズルシャフトは、主に配置ヘッドのメンテナンスおよび機械的修復用途に適しています。

1. CM602ヘッドメンテナンス

定期的な予防メンテナンスまたは機械点検中にH12配置ヘッドのサービスを行う際に使用できます。

2. ノズルシャフト交換

既存のシャフトに目に見える摩耗、機械的損傷、異常な抵抗、または許容できないガタつきが見られる場合、原因を確認した後、正しい交換部品を取り付けることができます。

3. 配置ヘッドオーバーホール

完全なヘッドの再構築中に、技術者はシャフト、ガイド、ベアリング、ノズルホルダー、スプリング、真空関連コンポーネント、センサー、その他の可動部品を一緒に点検する場合があります。

4. 生産ライン予備部品準備

CM602機器を運用している工場では、メンテナンスが必要になった際の調達遅延を減らすために、正しく識別された機械ヘッド部品を準備しておくことができます。

5. 中古機械の再生

H12配置ヘッドの機械的状態の点検が必要なCM602機械の再生中に、シャフトも考慮に入れることができます。

仕組み

部品配置中、ピックアンドプレースヘッドは非常に頻繁な制御された運動を行います。ノズル機構は、ヘッドの他の部分に対して一貫した位置合わせを維持しながらスムーズに移動する必要があります。

このN510069637AAシャフト/ボールスプラインは、この機械的ガイダンスシステムの一部を形成します。

その基本的な動作シーケンスは、次のように要約できます。

機械コマンド → ヘッドモーション → シャフトガイド運動 → ノズルポジショニング → 部品ピックアップ → 配置 → リターンサイクル

シャフトは、移動アセンブリに制御された機械的経路を提供します。ボールスプライン構造は、適用可能なアセンブリ内の回転関係を制御しながら、精密な往復直線運動をサポートするように設計されています。N510069637AAは、CM602 H12/12NHヘッドでのノズル-シャフト直線ガイダンスに特化して記載されています。

シャフトの安定した動きは重要です。なぜなら、ノズルは生産中に繰り返しのピックアップおよび配置サイクルを実行するからです。機械的抵抗、過度の緩み、汚染、または損傷は、通常のヘッド運動を妨げる可能性があります。

シャフトは完全な配置ヘッド機構内の1つの要素にすぎないため、トラブルシューティング時には常にそれに関連する部品をチェックする必要があります。

選び方

正しいSMTシャフトの選択は、見た目だけでなく識別データに基づいて行う必要があります。

ステップ1 – 部品番号の確認

取り外したコンポーネント、機械部品リスト、メンテナンス履歴、または既存の識別情報を確認してください。

この製品に必要な参照は次のとおりです。

N510069637AA

他の類似のシャフトが相互交換可能であると仮定しないでください。

ステップ2 – 機械モデルの確認

この部品の主な用途は次のとおりです。

Panasonic CM602

機器ブランドのみを提供しても十分ではありません。なぜなら、異なるPanasonic機械およびヘッドタイプは異なる機械部品を使用する可能性があるからです。

ステップ3 – ヘッドタイプの確認

機械に適用可能なものが装備されていることを確認してください。

H12 / 12ノズル配置ヘッド

公開されている部品情報では、N510069637AAはCM602 12HまたはH12/12NHヘッドに関連付けられています。

ステップ4 – 既存コンポーネントの比較

購入前に、以下を比較してください。

ステップ5 – 問い合わせ時に機械情報を提供する

迅速な確認のために、以下を提供してください。

• 部品番号
• 機械モデル
• ヘッドタイプ
• 必要数量
• 既存部品の写真
• 必要に応じて機械シリアル情報

この情報は、機械的に類似しているが互換性のないコンポーネントを供給するリスクを軽減します。

正しいシャフト選択が重要な理由

配置ヘッドは精密アセンブリであるため、シャフトの選択は近似サイズのみに基づいて行うべきではありません。

正しい参照を使用することは、以下に役立ちます。

複数のPanasonic SMTプラットフォームを管理するメンテナンスチームにとって、予備部品を「機械 + ヘッドタイプ + 部品番号」で保管することは、「Panasonicシャフト」のような一般的な説明のみで保管するよりも信頼性が高くなります。

メンテナンスの推奨事項

保管中および取り付け中は、精密ヘッドコンポーネントを清潔に保ち、保護してください。

推奨される取り扱い方法には、以下が含まれます。

• シャフト表面をほこりや異物から清潔に保つ。
• コンポーネントを落としたりぶつけたりしない。
• 互換性のないヘッドアセンブリにシャフトを無理に押し込まない。
• 交換中に、関連する機械コンポーネントを点検する。
• 機械メーカーのメンテナンス手順に従う。
• サービス後、必要なヘッド調整またはキャリブレーションを完了する。
• 修理が正常に完了するまで、取り外したコンポーネントを比較のために保管しておく。

大量生産ラインでは、予防的な点検により、予期せぬ機械停止につながる前に機械的摩耗を特定するのに役立ちます。

よくある質問

Q1: Panasonic N510069637AAはどの機械で使用されますか？

N510069637AAは主にPanasonic CM602 H12 / 12ノズル配置ヘッドに関連付けられています。注文前に、機械とヘッド構成を依然として確認する必要があります。

Q2: N510069637AAはノズルですか？

いいえ。これは配置ヘッド機構内に取り付けられたノズルシャフト/ボールスプラインコンポーネントです。実際の配置ノズルは、個別の消耗部品です。

Q3: N510069637AAはすべてのPanasonic SMT機械で使用できますか？

いいえ。Panasonic CM402、CM602、およびNPMのヘッド構成では、異なるシャフトまたはボールスプライン参照が使用される場合があります。交換前に、必ず元の部品番号とヘッドタイプを一致させてください。

Q4: 見積もりを依頼する際に、どのような情報を提供する必要がありますか？

部品番号N510069637AA、機械モデルCM602、ヘッドタイプ、数量、および可能であれば既存部品の鮮明な写真を提供してください。これにより、出荷前に互換性を確認できます。

Q5: ノズルシャフトはいつチェックすべきですか？

目に見える摩耗、汚染、異常な動き、過度の機械的ガタつき、物理的損傷がある場合、または配置ヘッドが定期的なオーバーホールを受けている場合に点検が適切です。

お問い合わせ

Panasonic N510069637AA H12 CM602用ノズルシャフトをお探しですか？互換性確認と見積もりのために、

部品番号、機械モデル、ヘッドタイプ、必要数量、および製品写真をお送りください。当社は、生産ラインメンテナンス、ヘッド修理、機器再生、および予備部品在庫用のSMT機械部品を供給しています。

価格、在庫状況、リードタイム、および配送オプションについては、今日お問い合わせください。
