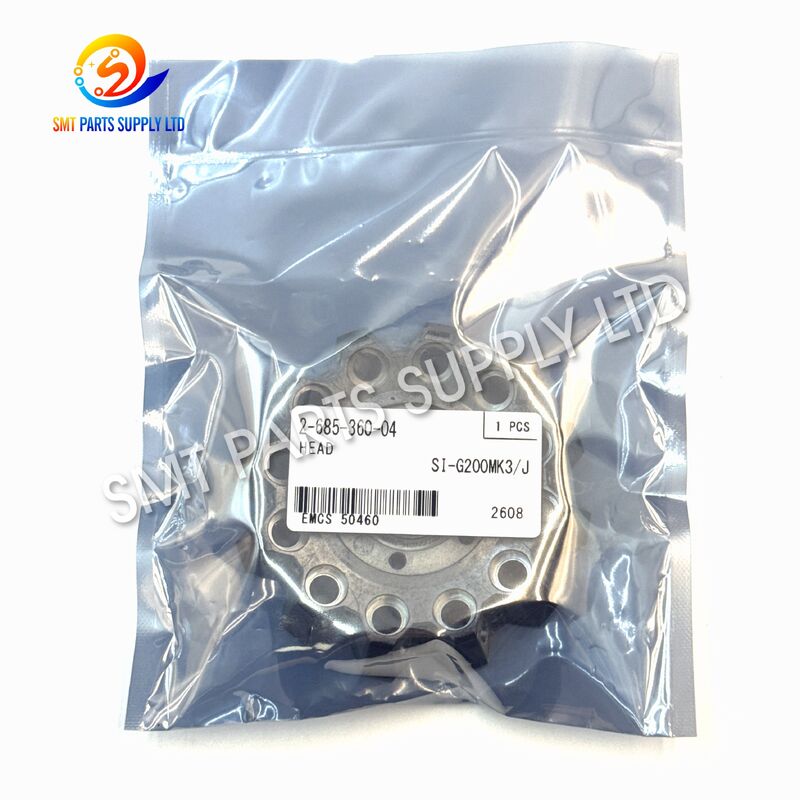

SONY SI-G200MK3J 2-685-360-04 SMTマウンター用プレースメントヘッド

このSONY SI-G200MK3J 2-685-360-04プレースメントヘッドは、互換性のあるSMTピックアンドプレース機用に設計された精密機械アセンブリです。自動PCBアセンブリ中に、コンポーネントのピックアップ、移送、位置決め、回転、プレースメントを含む不可欠なコンポーネントハンドリング操作を実行します。

プレースメントヘッドは生産中に連続して動作するため、機械の安定性に影響を与える主要な機能アセンブリの1つです。摩耗、汚染、衝突による損傷、または機械的な劣化は、不安定なピックアップ、繰り返しのアラーム、コンポーネントの落下、異常なヘッドの動き、またはプレースメントの一貫性の低下につながる可能性があります。

このSI-G200MK3Jプレースメントヘッドは、機械のメンテナンス、交換、修理、またはスペアパーツの準備に使用できます。信頼性の高い選択のために、購入者は注文前に部品番号2-685-360-04、ヘッドモデル、機械モデル、コネクタ構成、および元の組み立ての外観を確認する必要があります。

原因

SMTプレースメントヘッドの交換が必要なのはなぜですか？

プレースメントヘッドは、SMT生産中に高周波で動作します。繰り返しの機械的な動きと連続的なコンポーネントハンドリングは、その動作状態に徐々に影響を与える可能性があります。

一般的な原因は次のとおりです。

繰り返し発生するピックアップエラー

機械が頻繁にピックアップの失敗を報告する場合、プレースメントヘッドはノズル、真空システム、フィーダー、センサー、およびコンポーネント供給状態と合わせて検査する必要があります。

ピックアップの問題が必ずしもヘッド全体が故障していることを意味するわけではありません。ただし、他の関連システムが正常に動作しており、ヘッドに明らかな機械的摩耗がある場合は、交換が必要になる可能性があります。

異常なヘッドの動き

不規則な垂直運動、過度の機械的遊び、振動、または異常なノイズは、可動ヘッド部品の摩耗を示している可能性があります。

これらの条件下で生産を続けると、以下が増加する可能性があります。

• ピックアップエラー。
• コンポーネントの損失。
• プレースメントのずれ。
• 機械アラーム。
• メンテナンス頻度。
• 生産の中断。

機械的衝突

プレースメントヘッドとフィーダー、PCB、治具、ノズル、または異物との予期せぬ接触は、物理的な損傷を引き起こす可能性があります。

深刻な衝突の後、技術者は通常の生産を再開する前に、ヘッド機構全体を検査する必要があります。

解決策

SMT機械メンテナンス用交換プレースメントヘッド

元のユニットが損傷したり、機械的に不安定になったりした場合、SI-G200MK3Jプレースメントヘッドの交換は、実用的なメンテナンスソリューションを提供できます。

以下の場合、完全な交換ヘッドを検討できます。

• 個々の内部部品の修理が非効率的である。
• 複数の内部部品に摩耗が見られる。
• 元のヘッドが衝突による損傷を受けた。
• 繰り返しのメンテナンスで安定した動作が回復しない。
• 生産停止時間を短縮する必要がある。
• 予防メンテナンスのためにバックアップヘッドが必要である。

交換用ヘッドを在庫しておくことは、緊急の機械メンテナンス中の待ち時間を短縮するのに役立ちます。

交換前の推奨検査

ヘッド全体を交換する前に、以下の項目を確認してください。

この手順は、問題がプレースメントヘッドに関連しているか、SMTシステムの他の部分に関連しているかを特定するのに役立ちます。

仕様

関連部品番号比較

関連する機械構成には、異なるプレースメントヘッドのリビジョンが存在する場合があります。類似の部品番号は、自動的に交換可能と見なされるべきではありません。

重要:類似のリビジョン番号でも、機械構造、取り付けインターフェース、内部構成、または機器の互換性が異なる場合があります。交換前に必ず元の部品番号を確認してください。

主な製品の特徴

精密コンポーネントハンドリング

プレースメントヘッドは、SMTコンポーネントを供給位置からプログラムされたPCBプレースメント座標まで運ぶ責任があります。

安定した動きは、自動アセンブリ全体で一貫したコンポーネントハンドリングをサポートします。

機械メンテナンス用交換品

このヘッドは、修正メンテナンスまたは機器の修理を受けている互換性のあるSMT機械の交換ユニットとして準備できます。

スペアパーツ在庫に適しています

成熟したSMT機器を使用している工場では、重要なスペアパーツが予期しない生産停止時間を短縮するのに役立ちます。

完全なヘッドアセンブリ

広範なメンテナンスが必要な場合、完全なプレースメントヘッドは、複数の摩耗した機械部品を個別に交換するよりも便利です。

プロフェッショナルSMTアプリケーション

継続的な自動PCBコンポーネントプレースメントを必要とする電子製造環境向けに設計されています。

アプリケーション

SI-G200MK3J 2-685-360-04プレースメントヘッドは、SMT生産および機械メンテナンスアプリケーションに適しています。

エレクトロニクス製造

典型的な産業には以下が含まれます。

• 民生用電子機器。
• 自動車用電子機器。
• 産業用制御システム。
• 通信機器。
• パワーエレクトロニクス。
• LED製品。
• コンピューターハードウェア。
• 医療用電子機器。
• 家電製品。
• 受託電子機器製造。

SMT生産ラインメンテナンス

この製品は、以下を稼働させている工場で互換性のあるピックアンドプレース機のメンテナンスに使用できます。

• 高生産量のPCB生産。
• 複数シフト生産。
• 混合製品SMTライン。
• 電子機器受託製造。
• 機器修理ワークショップ。
• SMTスペアパーツサービスセンター。

緊急スペアパーツ準備

生産停止は、SMTラインの複数の段階に影響を与える可能性があります。

停止したマウンターは以下に影響を与える可能性があります。

重要な機械部品を事前に準備しておくことで、調達の遅延を短縮できます。

仕組み

ステップ1：コンポーネント供給

コンポーネントは、フィーダー、トレイ、またはその他の互換性のある供給システムを通じて機械に供給されます。

機械プログラムは、必要なコンポーネントとピックアップ位置を識別します。

ステップ2：ヘッド位置決め

機械のモーションシステムは、プレースメントヘッドをプログラムされたピックアップ位置に向かって移動させます。

正確な位置決めは、ノズルをコンポーネントに合わせるのに役立ちます。

ステップ3：コンポーネントピックアップ

ノズルは、通常、真空吸引を使用してコンポーネントを収集します。

プレースメントヘッドは、ノズルおよび真空システムと連携して、安定したコンポーネント保持を維持します。

ステップ4：コンポーネント移送

ピックアップ後、ヘッドはコンポーネントを供給エリアからPCBプレースメント位置に移動させます。

安定した機械的な動作は、移動中のコンポーネントの落下を防ぐのに役立ちます。

ステップ5：認識と調整

機械の認識システムは、コンポーネントを検査し、位置または回転の補正を計算する場合があります。

その後、ヘッドは補正されたプレースメントデータに従って移動します。

ステップ6：プレースメント

コンポーネントはプログラムされたPCB位置に下げられ、解放されます。

その後、ヘッドは次のプレースメントサイクルの準備をします。

プレースメントヘッドシステムの関連性

プレースメントヘッドは独立して動作しません。複数の機械システムと連携して動作します。

このため、トラブルシューティングでは、ヘッドを交換する前にシステム全体を評価する必要があります。

選び方

1.元の部品番号を確認する

既存のアセンブリに正しい部品参照があることを確認してください。

2-685-360-04

部品番号の検証は、交換品を調達する際の最初のステップであるべきです。

2.ヘッドモデルを確認する

確認してください。

SI-G200MK3J

ヘッドモデルは元の機械構成と一致する必要があります。

3.機械モデルを提供する

異なる機械リビジョンでは、異なるヘッド構成が使用される場合があります。

可能な限り完全な機械モデルを提供してください。

4.明確な製品写真を提供する

推奨される写真は次のとおりです。

• 前面図。
• 背面図。
• 上面図。
• 下面図。
• 部品番号ラベル。
• コネクタエリア。
• 取り付けインターフェース。

写真は、古い機器のドキュメントが入手できない場合に特に役立ちます。

5.コネクタと取り付けインターフェースを確認する

外観が似ている2つのヘッドでも、異なるものが使用される場合があります。

• コネクタ。
• 取り付け位置。
• 機械インターフェース。
• 内部構造。
• リビジョン仕様。

外観のみに基づいてプレースメントヘッドを選択しないでください。

6.機械シリアル情報を確認する

利用可能な場合は、機械のシリアル番号または生産情報を提供してください。

これは、機器のリビジョンを確認するのに役立ちます。

推奨される購入者情報

完全な情報を提供することで、技術的な確認と見積もり時間を短縮できます。

メンテナンスの推奨事項

ヘッドを清潔に保つ

コンポーネントの破片、ほこり、生産による汚染が可動機構の周りに蓄積する可能性があります。

定期的な検査は、安定した動作を維持するのに役立ちます。

機械の動きを検査する

以下を確認してください。

• 異常な振動。
• 過度の機械的遊び。
• 異常なノイズ。
• 不規則な動き。
• 目に見える物理的損傷。

真空部品を確認する

ピックアップの不安定性は、以下に関連している可能性もあります。

• 詰まったノズル。
• 真空チューブ。
• シール。
• フィルター。
• バルブ。
• 吸引不足。

これらの項目は、ヘッド全体を交換することを決定する前に確認する必要があります。

交換後のキャリブレーション

別のプレースメントヘッドを取り付けた後、機械のキャリブレーションまたは検証が推奨されます。

技術者は以下を確認する必要がある場合があります。

• ヘッド位置。
• ノズルセンター。
• ピックアップ位置。
• プレースメント位置。
• 高さ。
• 回転。
• ビジョンアライメント。
• 機械ホーム位置。

動作条件とプレースメント品質が検証された後にのみ、機械は生産に戻るべきです。

FAQ

Q1：SI-G200MK3J 2-685-360-04プレースメントヘッドの機能は何ですか？

プレースメントヘッドは、自動SMT PCBアセンブリ中にコンポーネントのピックアップ、移送、位置決め、プレースメントを実行します。ノズル、真空システム、モーションシステム、および機械ビジョンシステムと連携して動作します。

Q2：2-685-360-04はすべてのSI-G200MK3機械に適していますか？

互換性は、元の部品番号、ヘッドモデル、機械構成、コネクタインターフェース、および既存のヘッド写真を使用して確認する必要があります。異なる機械またはヘッドのリビジョンでは、異なる構成が使用される場合があります。

Q3：プレースメントヘッドはいつ交換すべきですか？

大幅な機械的摩耗、衝突による損傷、異常な動き、繰り返し発生するヘッド関連のアラーム、または通常のメンテナンスで修正できない不安定な動作がある場合、交換を検討できます。

Q4：2-685-360-04、2-685-360-05、および2-685-360-06は交換可能ですか？

類似の部品番号のみに基づいて直接交換可能と仮定しないでください。異なるリビジョンでは、機械的または構成の違いがある場合があります。リビジョンを交換する前に、技術的な確認を推奨します。

Q5：見積もりにはどのような情報を提供する必要がありますか？

機械モデル、ヘッドモデル、元の部品番号、必要数量、製品状態要件、および既存のプレースメントヘッドの明確な写真をお送りください。これにより、確認が迅速になります。

お問い合わせ

お探しですか？SONY SI-G200MK3J 2-685-360-04プレースメントヘッドSMT機械のメンテナンス、交換、またはスペアパーツ在庫のために？

以下をお送りください。

• 機械モデル。
• ヘッドモデル。
• 元の部品番号。
• 必要数量。
• 既存のヘッドの写真。
• コネクタと取り付けの写真（利用可能な場合）。
• 必要な製品状態。
• 配送先。

見積もり前の製品識別と互換性チェックをお手伝いできます。

また、プレースメントヘッド、フィーダー、ノズル、モーター、サーボコンポーネント、センサー、シリンダー、ベルト、制御ボード、真空部品、機械アセンブリ、およびその他の交換部品を含む、幅広いSMT機械部品も供給しています。SMT生産ラインメンテナンス用。見積もりと在庫確認のために、機械モデルと部品番号をお送りください。
